MAX7219是一种集成化的串行输入/输出共阴极显示驱动器,它连接微处理器与8位数字的7段数字LED显示，也可以连接条线图显示器或者64个独立的LED。其上包括一个片上的B型BCD编码器、多路扫描回路，段字驱动器，而且还有一个8*8的静态RAM用来存储每一个数据。只有一个外部寄存器用来设置各个LED的段电流
一个方便的四线串行接口可以联接所有通用的微处理器。每个数据可以寻址在更新时不需要改写所有的显示。MAX7219同样允许用户对每一个数据选择编码或者不编码。
整个设备包含一个150μA的低功耗关闭模式，模拟和数字亮度控制，一个扫描限制寄存器允许用户显示1-8位数据，还有一个让所有LED发光的检测模式。
只需要3个IO口即可驱动1个点阵！点阵显示时无闪烁！支持级联！
模块参数：

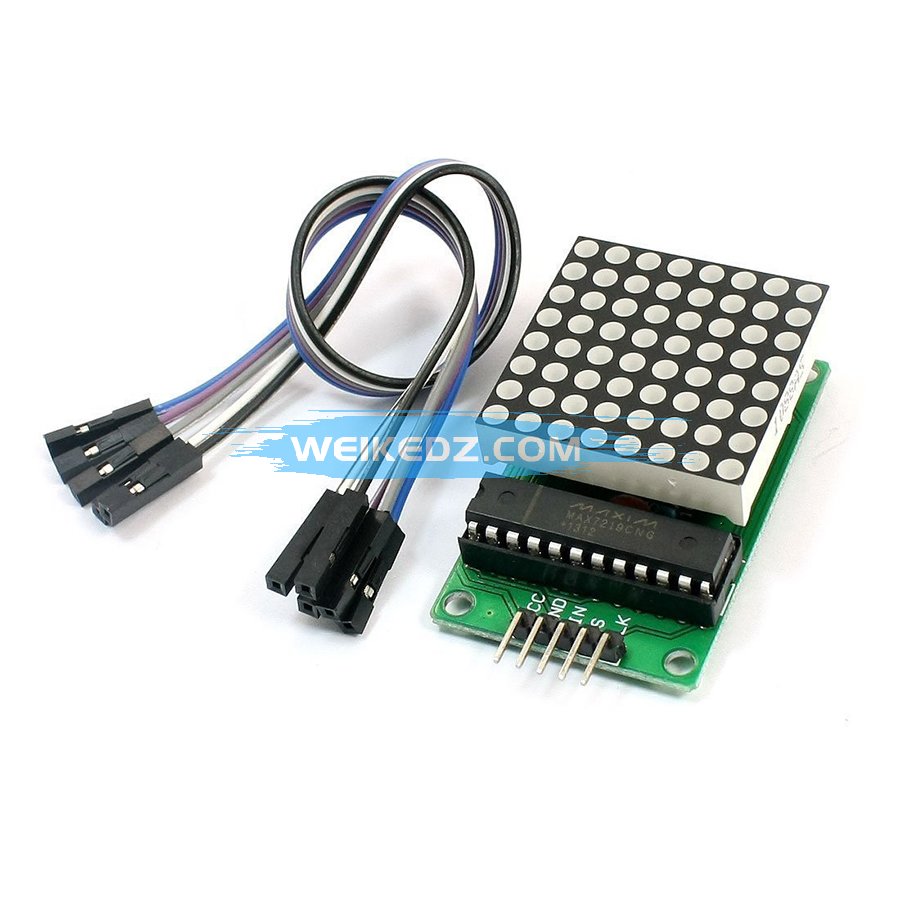

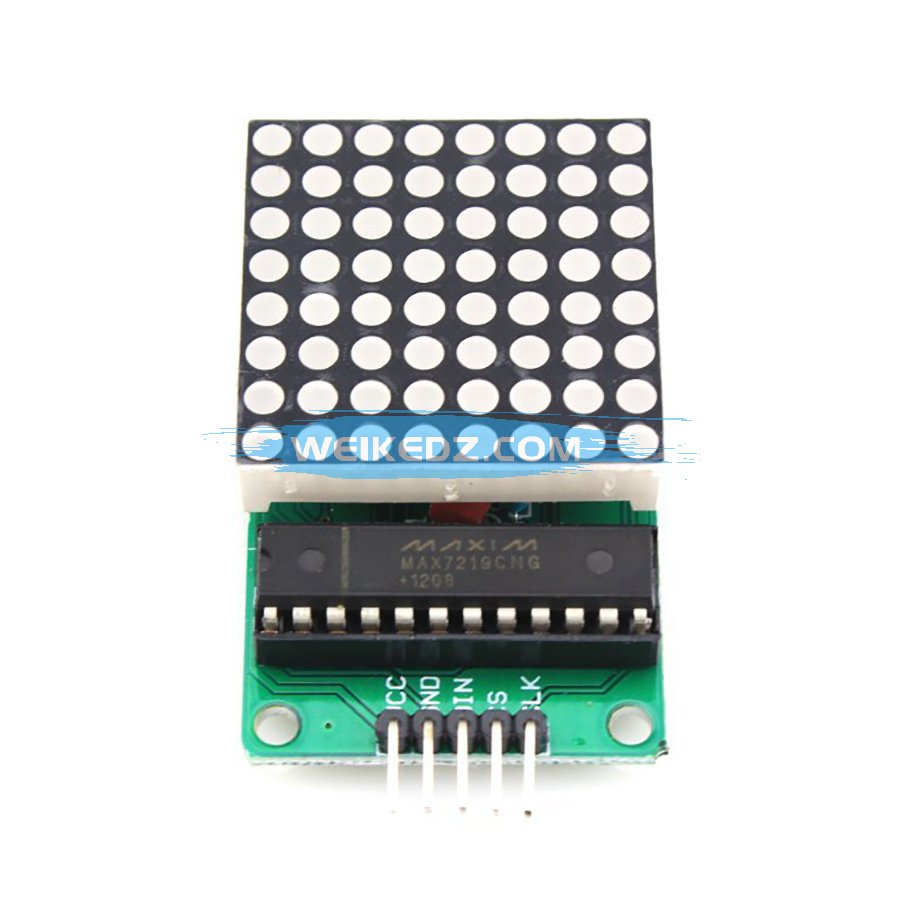

1.单个模块可以驱动一个8*8共阴点阵
2.模块工作电压：5V
3.模块尺寸：长5厘米X宽3.2厘米X高1.5厘米
4.带4个固定螺丝孔，孔径3mm，可使用本店M3铜柱固定
5.模块带输入输出接口，支持多个模块级联
接线说明：

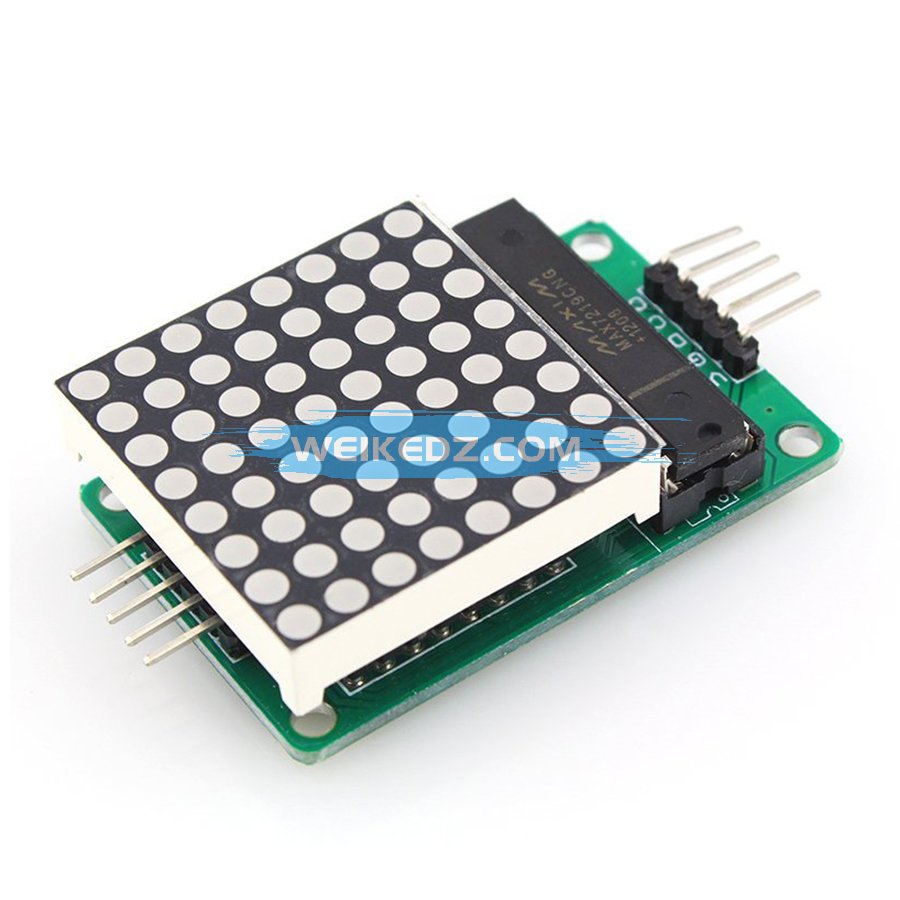

1.模块左边为输入端口，右边为输出端口。
2.控制单个模块时，只需要将输入端口接到CPU
3.多个模块级联时，第1个模块的输入端接CPU，输出端接第2个模块的输入端，第2个模块的输出端接第3个模块的输入端，以此类推...
以51单片机为例：
VCC → 5V
GND → GND
DIN → P22
CS → P21
CLK → P20
