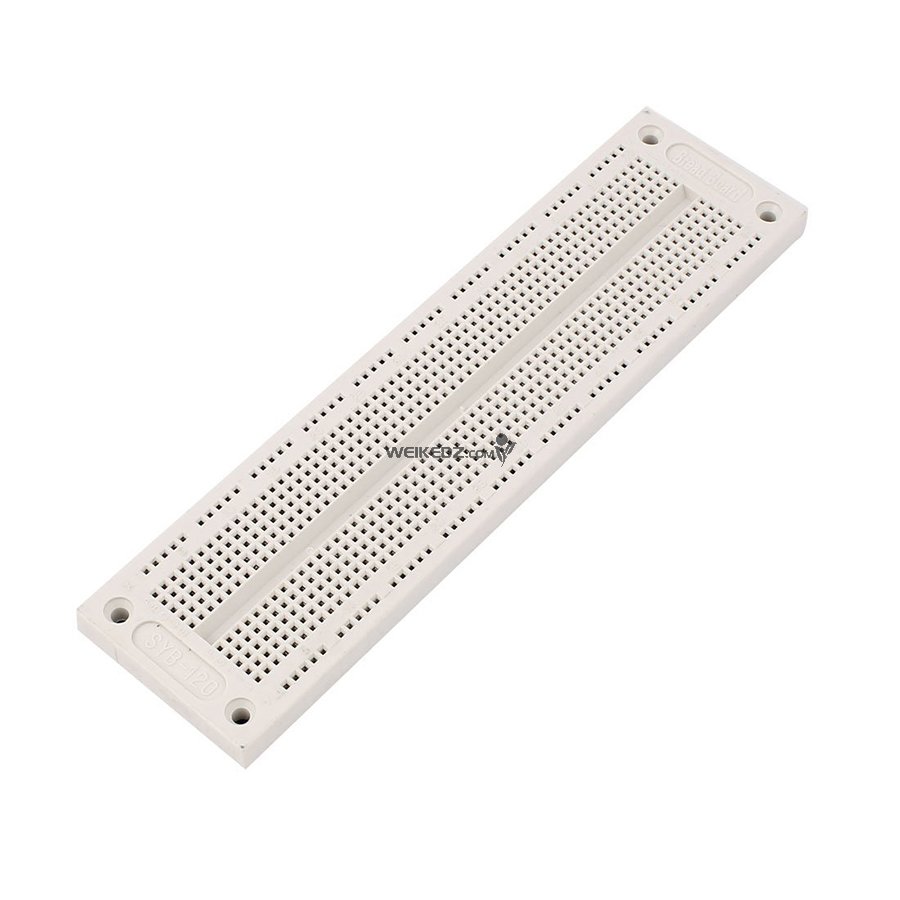

SYB-120 面包板 实验板 面包板 电路板 175*46*8.5mm

¥
微科电子是一家专业生产和出口的公司。涉及设计
arduino开发生产和销售3 d打印机树莓派系列和传感器模块等。
我们的梦想是以最优的价格做出最好的质量为客户服务。
所以对于我们的产品我们想收到您宝贵的建议以改善我们的问题!





联系人:张小姐

电话:13790385217

电话:0755 - 66803279

电子邮件:sophie@weikedz.com

地址:深圳.龙华新区


【型号:】SYB-120



【尺寸:】17.5CM*4.6CM*8.5MM   60行12列  700孔

重量:约75g/个(超过1公斤需要补运费)

能电路实验板,使用非常方便,使用寿命在10万次以上,本产品采用工程塑料和优质高弹性金属片加工而成,经一些大中专院校学生使用后,普遍反应使用方便,寿命长,大大方便了一些中小电路的实验和制作。已在近100所学校劳技课推广使用。常用的电子元件可直接插!大大减少的导线数量,并整洁美观! 内部的高弹性不锈钢金属片,保证使用数万次!绝不会发生接触不好的情况!

通常,学生实验采用小号的SYB-46型面包板。面包板分上下两部分,上面部分一般是由一行或两行的插孔构成的窄条,行和行之间电气不连通。它由4行23列弹性接触簧片和ABS塑料槽板构成。在面包板上,标有A、B、C、D、E字母旁边的每竖列上有五个方孔,被其内部的一条金属簧片所接通,但竖列与竖列方孔之间是相互绝缘的。同理,标有F、G、H、I、J每竖列的五个方孔也是相通的。面包板上下两个横行X和Y,各有二十个方孔也是相通的。简单说来,每5列插孔为一组,通常的面包板上有10组或11组。对于10组的结构,左边3组内部电气连通,中间4组内部电气连通,右边3组内部电气连通,但左边3组、中间4组以及右边3组之间是不连通的。对于11组的结构,左边4组内部电气连通,中间3组内部电气连通,右边4组内部电气连通,但左边4组、中间3组以及右边4组之间是不连通的。若使用的时候需要连通,必须在两者之间跨接导线。下面部分是由中间一条隔离凹槽和上下各5行的插孔构成。在同一列中的5个插孔是互相连通的,列和列之间以及凹槽上下部分则是不连通的。

面包板是实验室中用于搭试电路的重要工具,熟练掌握面包板的使用方法是提高实验效率,减少实验故障出现机会的基础之一。在具体使用的时候,通常是两窄一宽同时使用,两个窄条的第一行一般和地线连接,第二行和电源相连。由于集成块电源一般在上面,接地在下面,如此布局有助于将集成块的电源脚和上面第二行窄条相连,接地脚和下面窄条的第一行相连,减少连线长度和跨接线的数量。中间宽条用于连接电路,由于凹槽上下是不连通的,所以集成块一般跨插在凹槽上。



颜色:白色  高品质
