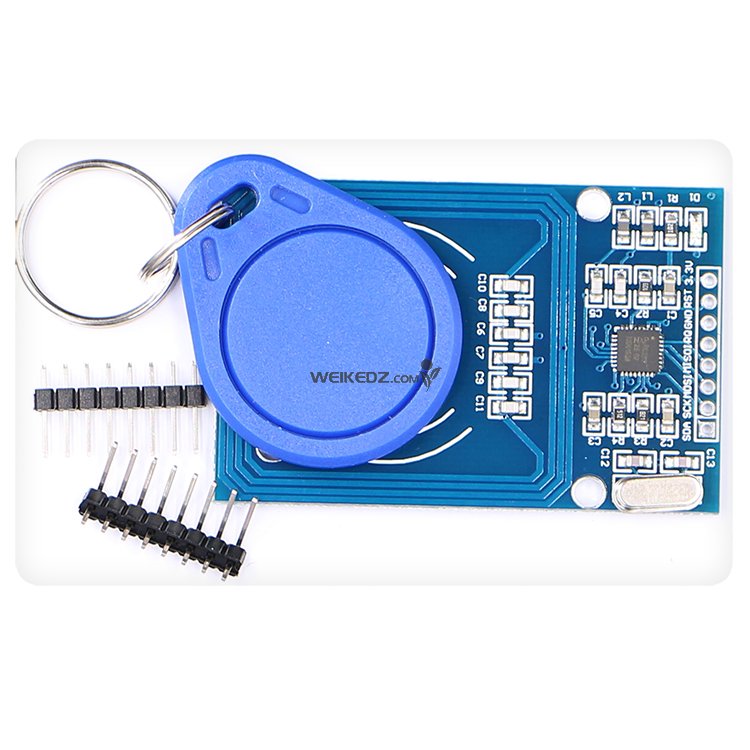

Arduino RC522 RFID射频 IC卡感应模块 送S50复旦卡、钥匙扣
【发货清单】

1、RFID-RC522模块一个;

2、标准S50空白卡一张;

3、S50异形卡一个(如图所示的钥匙扣形状);

4、直排、弯排插针各一条;

注:相关详细技术资料以及开发例程等请购买旺旺联系客服索取下载地址。

主要包含如下内容:

A、配套参考资料;

B、主流处理器(含MSP430F149)对于该RC522模块的应用C程序;

【RC522芯片简介】

  MF RC522是应用于13.56MHz非接触式通信中高集成度的读写卡芯片,是针对“三表”应用推出的一款低电压、低成本、体积小的非接触式读写卡芯片,是智能仪表和便携式手持设备研发的较好选择。 MF RC522利用了先进的调制和解调概念,完全集成了在13.56MHz下所有类型的被动非接触式通信方式和协议。支持14443A兼容应答器信号。数字部分处理ISO14443A帧和错误检测。此外,还支持快速CRYPTO1加密算法,用语验证MIFARE系列产品。MFRC522支持MIFARE系列更高速的非接触式通信,双向数据传输速率高达424kbit/s。 作为13.56MHz高集成度读写卡系列芯片家族的新成员,MF RC522与MF RC500和MF RC530有不少相似之处,同时也具备许多特点和差异。它与主机间通信采用SPI模式,有利于减少连线,缩小PCB板体积,降低成本。

【RFID模块简介】

    MF522-AN模块采用Philips MFRC522原装芯片设计读卡电路,使用方便,成本低廉,适用于设备开发、读卡器开发等高级应用的用户、需要进行射频卡终端设计/生产的用户。本模块可直接装入各种读卡器模具。模块采用电压为3.3V,通过SPI接口简单的几条线就可以直接与用户任何CPU主板相连接通信,可以保证模块稳定可靠的工作、读卡距离远;

【电气参数简介】

工作电流:13—26mA/直流3.3V
空闲电流:10-13mA/直流3.3V
休眠电流:<80uA

峰值电流:<30mA
工作频率:13.56MHz

支持的卡类型:mifare1 S50、mifare1 S70、mifare UltraLight、mifare Pro、mifare Desfire
产品物理特性:尺寸:40mm×60mm
环境工作温度:摄氏-20—80度
环境储存温度:摄氏-40—85度
环境相对湿度:相对湿度5%—95%


【模块接口SPI参数】

数据传输速率:最大10Mbit/s
