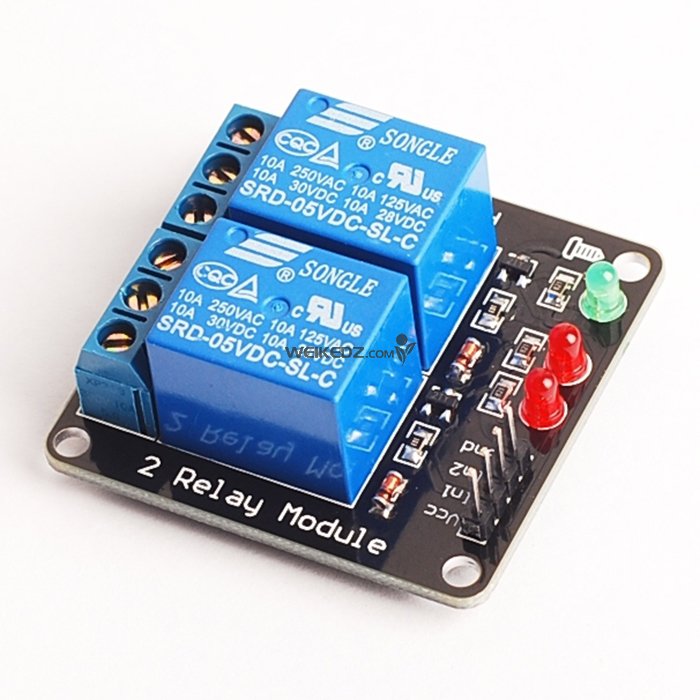

2路继电器模块 5V 二路继电器驱动模块 单片机控

产品介绍：

1、本模块符合安全标准，控制区域与负载区域有隔离槽；
2、采用双面FR-4线路板设计，高端贴片工艺生产；
4、具有电源和继电器动作指示，吸合亮，断开不亮；
5、信号输入端有高电平信号时，公共端与常开端会导通；
6、继电器可以直接控制各种设备和负载；
7、有2个常开和2个常闭触点；
8、蓝色KF301端子接控制线更方便。
9、模块尺寸：41x41x18.5mm。

模块接口：

一、输入部分：
VCC:接电源正极（按继电器电压供电）
GND:接电源负极
IN1:1路继电器模组信号触发端
IN2:2路继电器模组信号触发端
二、输出部分(继电器输出端):
1、NO1：  1路继电器常开接口，继电器吸合前悬空，吸合后与COM1短接
2、COM1：
1路继电器公用接口
3、NC1：  1路继电器常闭接口，继电器吸合前与COM1短接，吸合后悬空
4、NO2： 2路继电器常开接口，继电器吸合前悬空，吸合后与COM2短接
5、COM2： 2路继电器公用接口
6、NC2：
2路继电器常闭接口，继电器吸合前与COM2短接，吸合后悬空

高电平与低电平含义：

高电平触发指的是用VCC端的正极电压与触发端连接的一种触发方式，当触发端有正极电压或达到触发的电压时，继电器则吸合。
低电平触发指的是用GND端的负极电压与触发端连接的一种触发方式，当触发端有0V电压或电压低到可以触发时，继电器则吸合。
