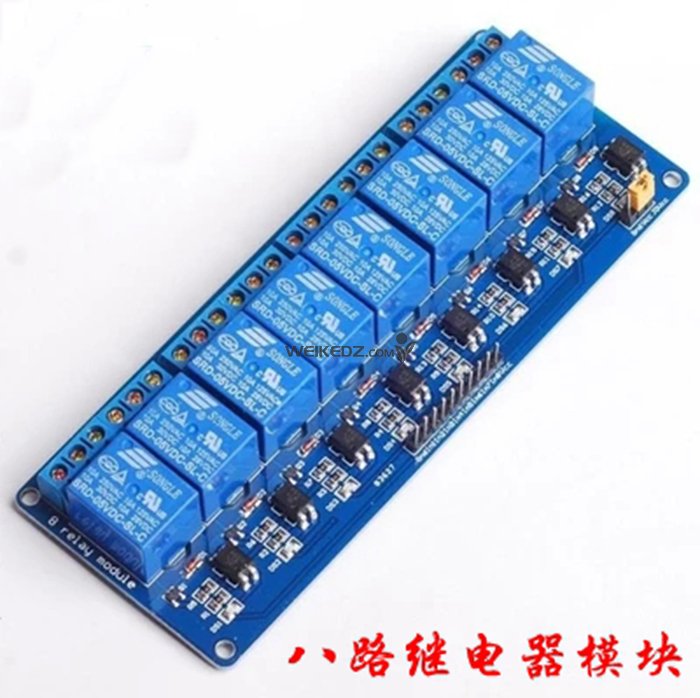

8路继电器模块 带光耦隔离支持AVR/51/PIC单片机 带指示灯DC5V M8
8路带光耦隔离，低电平触发
8路继电器输出模块，继电器输出触点最大250V 10A。输入IN1、IN2、IN3、IN4、IN5、IN6、IN7、IN8信号线低电平有效。VCC，GND 电源输入端， 可以继电器单独供电继电器电源输入端JD-VCC。
用途：
1、支持所有单片机控制。
2、工业领域；
3、PLC控制；
4、家居智能控制；
|
【功能特点】 |
|
采用大电流继电器，AC250V 10A DC30V 10A |
|
触点部分独立布线，安全可靠 |
|
标准接口，可以在各种开发板上进行扩展 |
|
设有固定螺丝孔位，方便安装 |
|
适用于51/AVR/AVR/ARM等各种平台
|
模块说明:
1、本模块符合国际安全标准，控制区域与负载区域有隔离槽；
2、采用双面FR-4线路板设计，高端贴片工艺生产；
3、采用松乐正品继电器控制；
4、具有继电器动作指示，吸合亮，断开不亮；
5、信号输入端有低电平信号时，公共端与常开端会导通；
6、继电器可以直接控制各种设备和负载；
7、有8个常开和8个常闭触点；
8、蓝色KF301端子接控制线更方便。
9、模块尺寸：138m * 56mm* 18.5mm（长*宽*高)，净重：120g
10、设有4个固定螺栓孔，孔3.1mm，间距131mm*49.5mm
11、成品通过100%功能测试和稳定性测试
二 模块接口:
1、VCC：接5V电源正极
2、GND：接5V电源负极
3、IN1-IN8:信号触发端，低电平有效
继电器输出端：有12线接口，所有接口均可直接连线引出，方便用户使用
1、NO1--NO8：继电器常开接口，继电器吸合前悬空，吸合后与COM短接
2、COM1--COM8继电器公用接口
3、NC1--NC8：继电器常闭接口，继电器吸合前与COM短接，吸合后悬空
