新款与老款比优化了电路结构，使得电源工作更稳定了。同时增加了输入防反接（用150A的MOS防反)和输入低电池（低电压）保护，且低电池保护电压从9-50V可调适应各种蓄电池。使用蓄电池供电时不用但心蓄电池亏电时损坏电源模块和电池了。

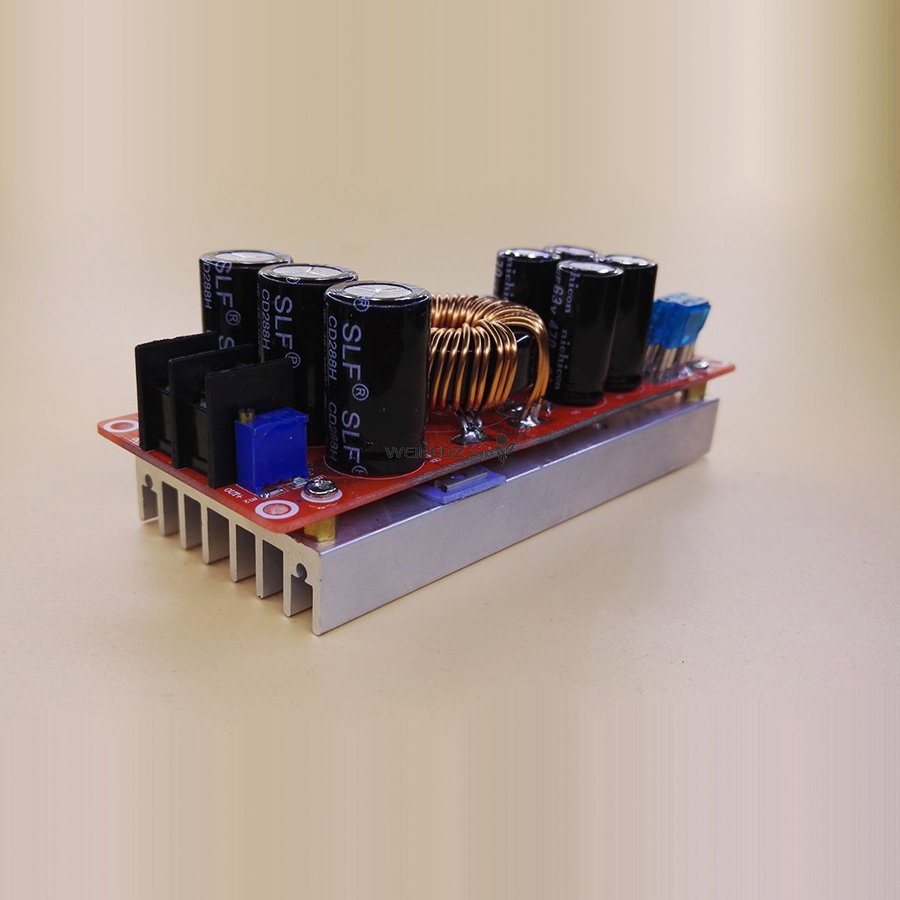

超大散热片设计（长116MM*宽52MM*高15MM），支持12-60V宽输入电压，12-83V可调宽输出电压，超低输入输出压差。
模块参数：
模块名称：1200W升压恒流模块
模块性质：非隔离升压模块（BOOST）
输入电压:10-60VDC(10-20V输入用跳线帽短路2/3脚，20-60V输入跳线帽短路1/2脚。我们提供跳线帽，出货时是插在1-2脚上。图片在下图）
输入电流：20A（MAX）超过15A请加风扇散热（加风扇散热输入电压在12-24V时输入电流可以达到25A)
静态工作电流：15mA(12V升20V时,输出电压越高静太电流会有所增加)
输出电压：12-83V连续可调（默认输出调到19V出货，如需调到其它电压值的请说明。如有万用表买家可自行调节)
12-83V固定输出 (针对批量客户）
输出电流：20A MAX 超过12A请加强散热（与输入、输出压差有关，压差越大输出电流越小）
恒流范围：0.5-20A（+/-0.3A)
输入防反接：有（150A功率MOS防反）
工作温度：-40~+85度(环境温度过高时请加强散热)
工作频率：150KHz
转换效率：最高95%（效率与输入、输出电压、电流、压差有关）
输入过流保护：有（输入超过30A，自动降低输出电压，有一定范围误差。）
短路保护：有（输入30A保险丝) 双重短路保护，使用更安全。
输入反接保护：有（150A的功率MOS管防反。可以长时间反接）
安装方式：4颗3mm铜柱
接线方式：接线端子（请使用大电流纯铜线）
模块尺寸：长130mm宽52mm高53mm
模块单重：300克
输出功率：=输入电压*20A，如：输入12V*20A=240W 输入12V时的最大功率为240W
输入电压*20A 如：输入24V*20A=480W，即：输入24V时最在功率为480W
注意：输入12V时最大功率是240W，输入24V时最大功率480W，输入36V时最大功率720W

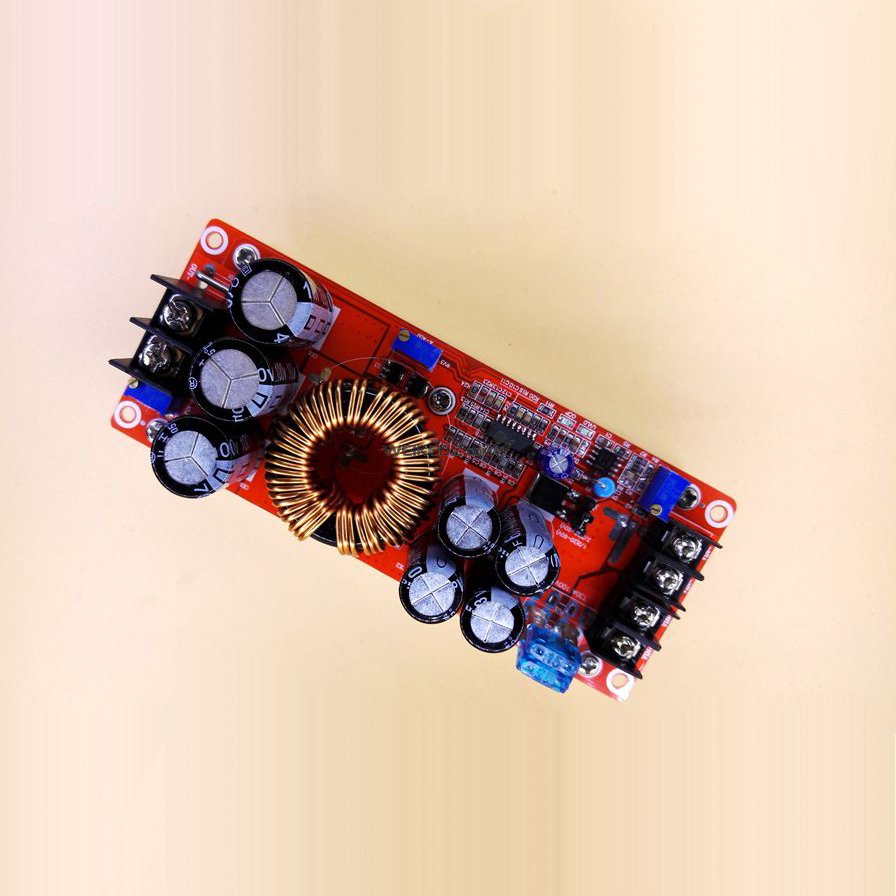

电源用料很猛输入采用4颗63V/470UF高频低阻电解电容，输出3颗100V/470UF电解电容。33MM超大功率铁硅铝磁环用3根1.2MM的纯铜线并绕，防止大流情况下过温磁饱和。背面4颗大功率管其中2颗是140A/100V电流的开关功率MOS管两颗30A/100V续流肖特基管，用一片116MM*58MM*14MM铝散热器散热。并且散热片有5015风扇（5MM*5MM*15MM)安装孔位;进口电源管理芯片输出电压电流均连续可调。更重要的是价格也不贵。如此的真采实料淘宝绝无第二家。
出货时跳线帽插在1，2脚上，请确认好输入电压再去短路所对应的脚位。

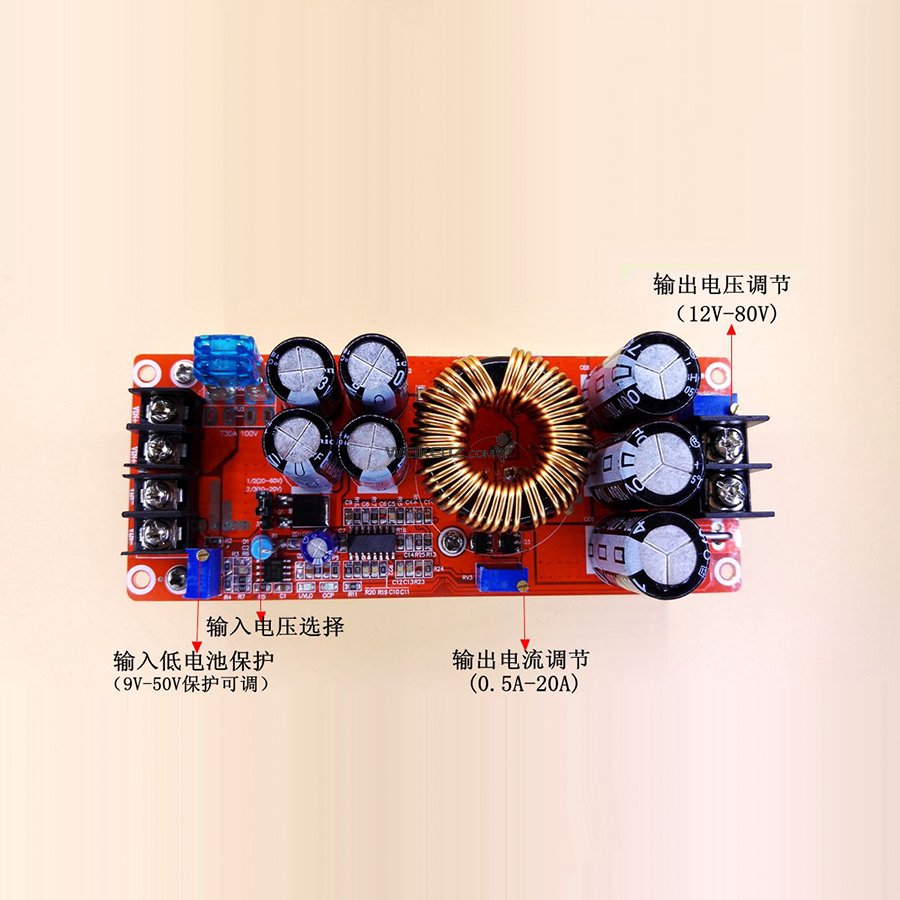

输出电压/输出电流调节/输入低电池保护调节
电压调节:在接通电源空载的情况下用一字螺丝刀调节输出端“V-ADJ”电位器（上图有标示）顺时针调大，逆时针调小），由于输出电容容量较大，输出电压由高电压调往低电压时反应会比较慢。建仪调节的幅度小一些。（默认输出电压调到19V出货，如需我们调节其它电压值的请说明或留言）
电流调节：逆时针调“A-ADJ”电位器30圈左右，把输出电流设定为最小，接上LED，顺时针调“A-ADJ”电位器至您所需的电流。用于电池充电的，把电池放完电后，再接到输出，调RV2至您所需的电流，用于充电时一定要用放完电的电池调才准，因为电池剩于电量越多，充电电流越小。（默认输出电调到3A出货。如需我们调好电流值的调说明或留言
特别注的是：
千万不要用短路输出的方式调电流，升压模块的电路结构不能用短路的方式调节，
输入低电池保护调节：低电池保护主要针对输入电源为电池时防止电池过放，电池电压过低损坏电源模块和电池。比如设定12V电池低电池保护。在电源模块的输入端接一个10V的电压用一字螺丝刀调节RV1（顺时针保护电压值调高，逆时针保护电压调低）直到UVLO灯亮即可，此时低电池保护电压为10V ，当电池电压降到10V时电源模块不升（输入电压等于输出电压）
使用升压电源时应注意以下几点：
1 输入端电源的电压必须在10V以上。
2 用开关电源做输入端电源时，先空载的情况上接好输入端电源并且调节好电压。然后再去接负载。（必须保证开关电源一直是工作的），或者先空载调节好电压，然后断开开关电源再去接负载。在开关电源开启的情况下接通开关电源与电源模块。（因为开关电源在开启时有一个爬升时间。当电压低于10V时芯片还未工作。很容易把MOS管击穿。
3当用于恒流模式定电压时得保证定电压必须高于输入电压。(比如电源的输入电压是12V 空载输出电压是15V 这时去接一个3.2V的LED灯。这种情况是不允许的。最少得接4个串联后的LED灯）
应用范围：
1、DIY一个稳压电源，输入12V便可，输出可以12-80V可调。
2、为您的电子设备供电，可以跟据您的系统电压设定输出值。
3、做为车载供电电源，为你的笔记本电脑，PDA或各种数码产品供电。
4、DIY一个大功率笔记本移动电源：配上大容量12V的锂电池组，让您的本本走到哪就能亮到哪。
5、太阳能电池板稳压。
6、给蓄电池、锂电池等充电。
7、驱动大功率LED灯。
