购买须知：

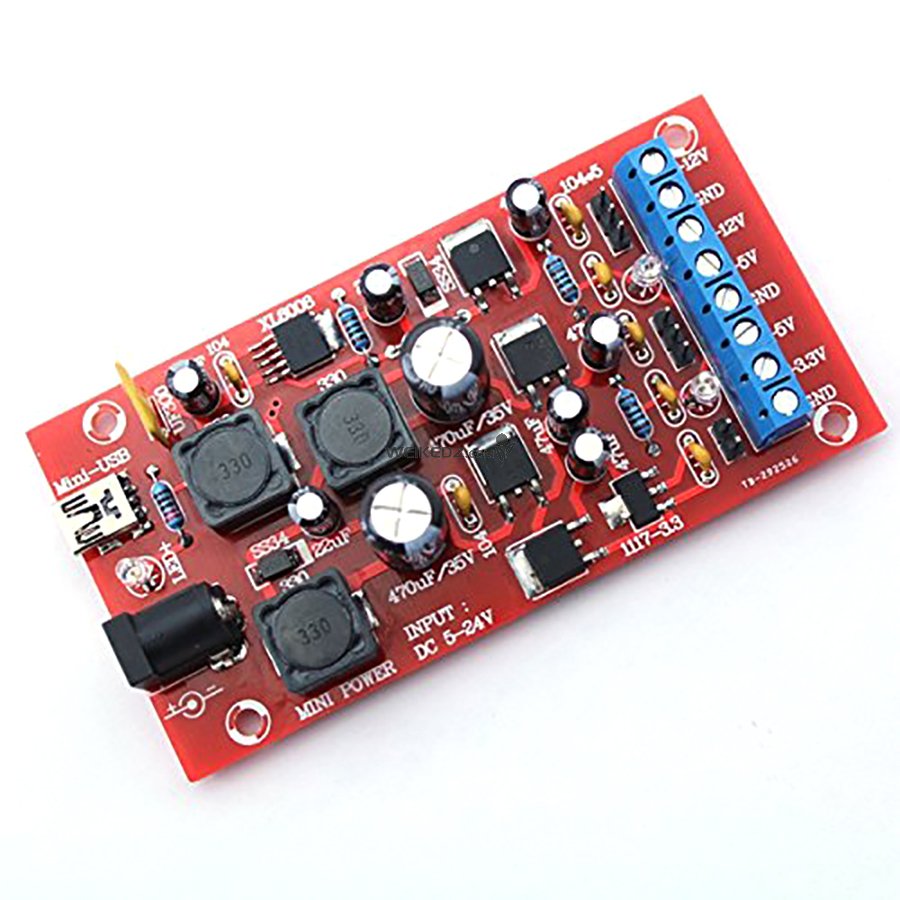

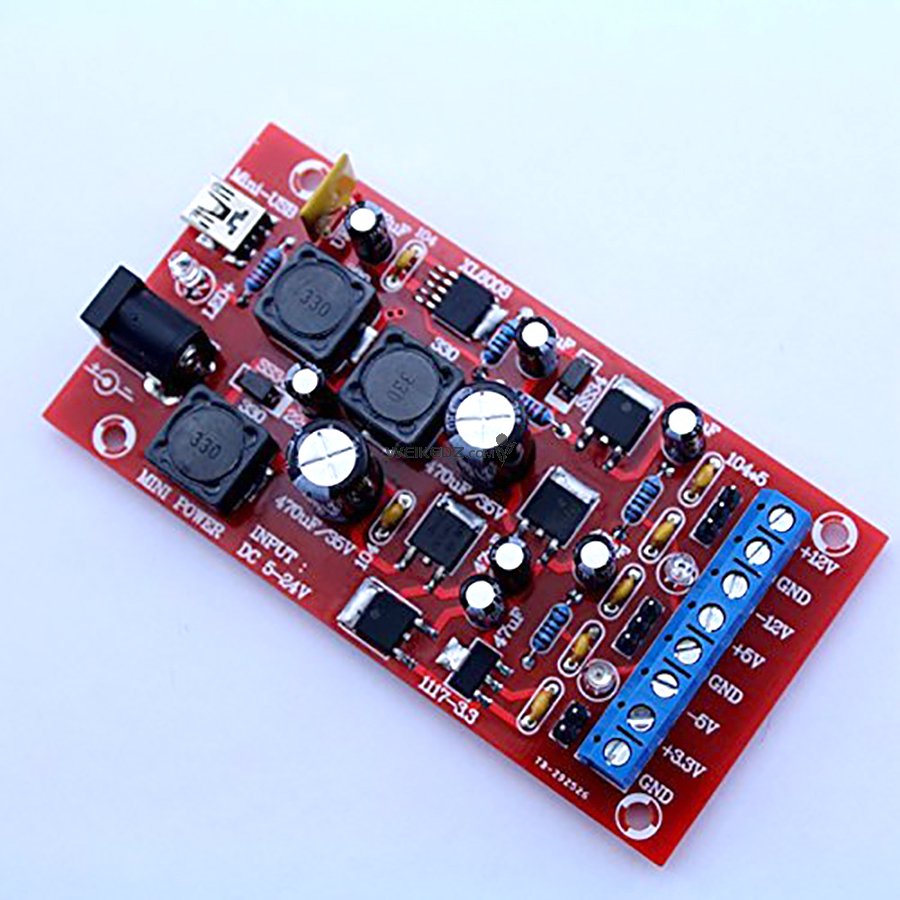

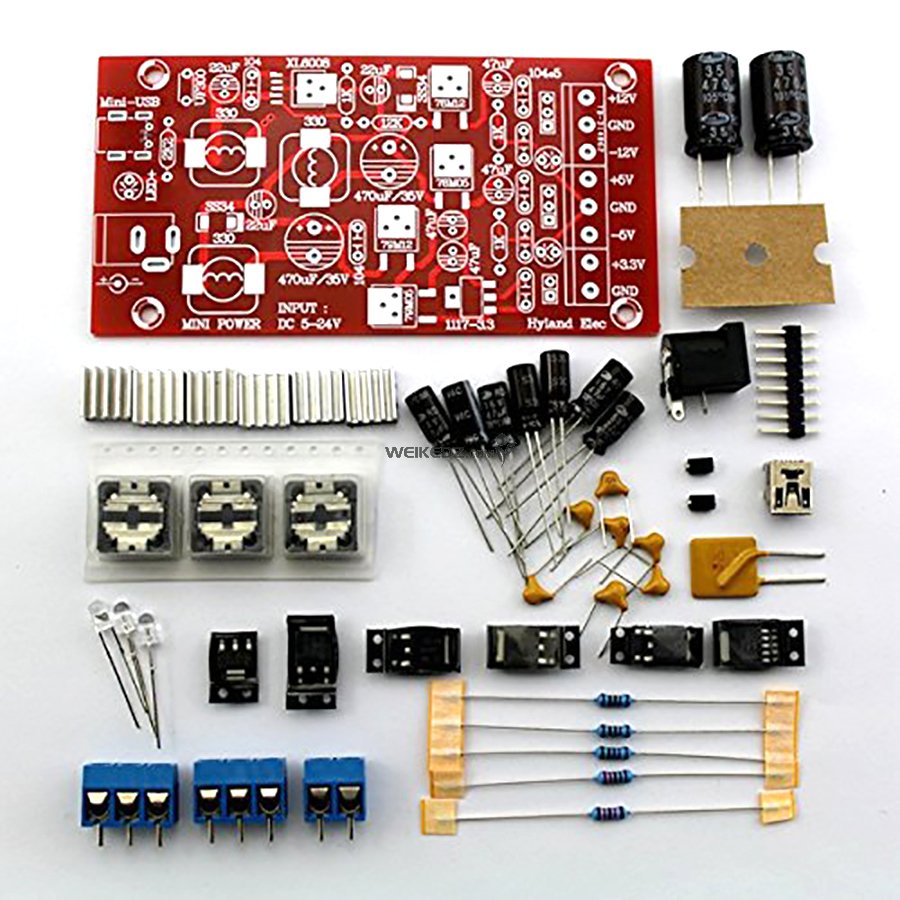

1. 产品标题标明“DIY套件”的均为散件，需要您自行焊接组装，为展示方便，产品主图为焊接完毕的实物图，第二张图是您收到的所有零件，请务必注意区分；
2. 套件制作需要相应的电子技术及动手能力，请确定您可以完成制作！我们提供的套件均为优质元件且全部实做通过，产品发出后会提供带有详细图片和注释的电子版安装使用说明，并提供相关技术咨询，尽力帮助您解决安装中出现的问题，但是元件及PCB剪脚上锡后无法退换，不接受因安装不成功而要求退货或者差评！如果没有把握请联系店主购买成品！喜欢中差评的买家请绕道，本店保留选择买家的权利！
注意：本产品暂不提供电路图及安装说明，只需按照PCB丝印正确安装，无需调试即可正常工作，介意勿拍！
电路性能：
输入电压：5-24V直流
输出电压：+12V.-12V.+5V.-5V.+3.3V
输出电流：最大300mA（每路）
单套重量：
本电路是一个由宽范围的单电源输入（５-２４Ｖ，如输出电流较小，使用３.７Ｖ锂电池做输入，也能提供正常输出），转换为多路正负稳压输出的转换器，可以满足大多数电子实验所需，体积小，使用方便，从此可以摆脱沉重的大型稳压电源，方便地进行各种实验了。

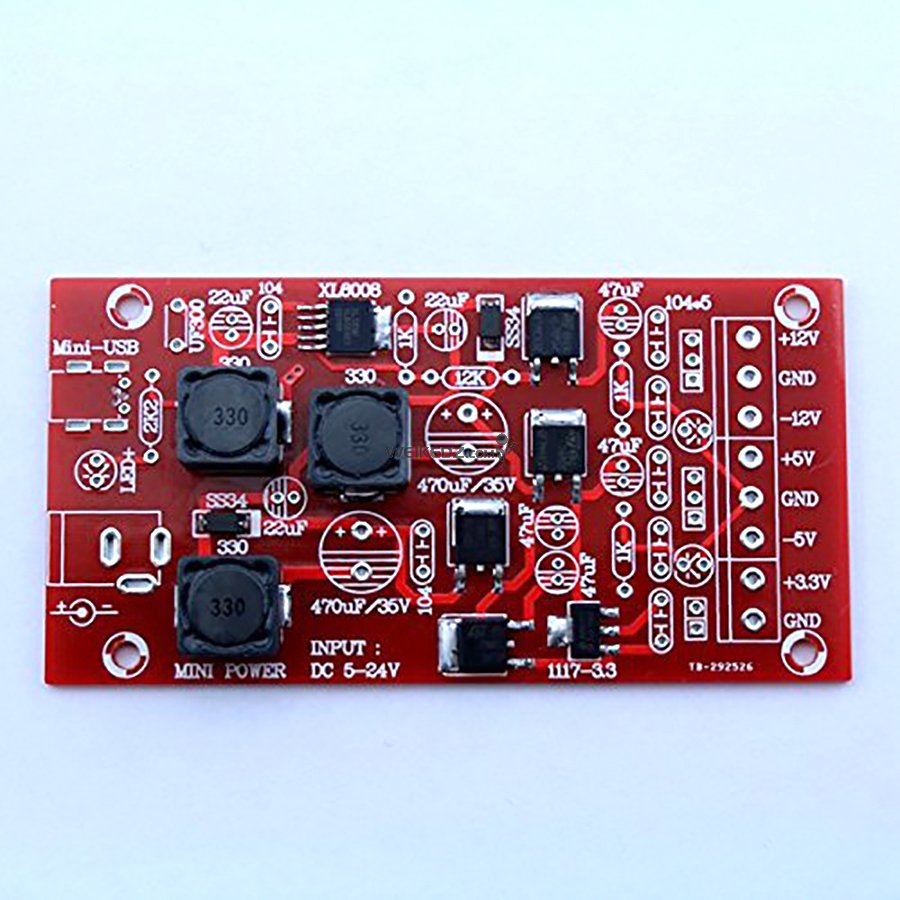

电路安装方便，只需按照ＰＣＢ丝印顺序焊接，首先焊接贴片类元件：
然后按照从小到大，从低到高的原则顺序焊接好其他元件：
在６只贴片ＩＣ的背面多熔化一些焊锡，使正反面连通，加强散热：
将小散热片的贴纸撕下，粘在贴片ＩＣ上：

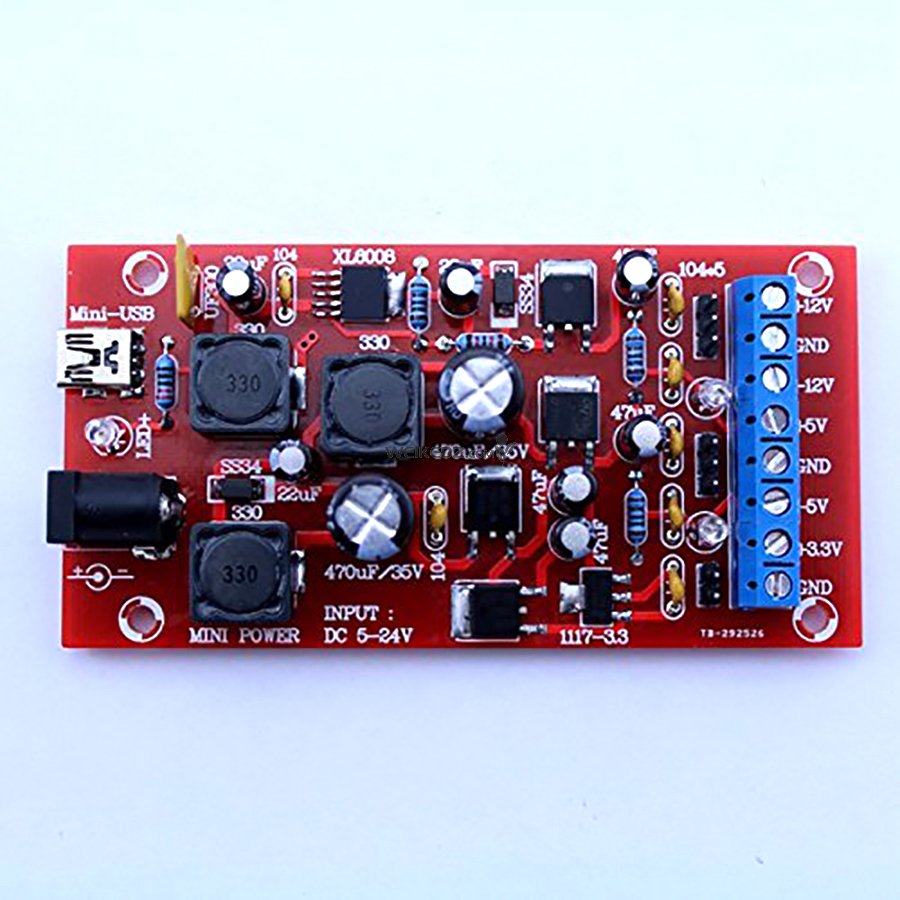

全部焊接完毕，检查无误后，即可通电试机。本机设有两个输入接口：迷你ＵＳＢ插座和５.５-２.１插座。输入电源可以使用手机充电器，使用ＵＳＢ－迷你ＵＳＢ连接线连接，也可以使用常见的９Ｖ或者１２Ｖ直流电源，接口如下图所示：
下面两图分别为使用三星手机充电器和路由器９Ｖ电源驱动本机，输入端LED指示输入电压，输出端两只LED分别指示正负５Ｖ电压输出：
下图为驱动能力测试，使用本机-12V输出轻松驱动一只12V/0.3A的风扇：
使用本机可以很方便地给本店的ＤＤＳ信号发生器供电（+12V,-12V,+5V)，图中使用了接线柱旁边的插针（输出电压与接线柱一一对应）与杜邦线连接，适合实验使用:
可以方便地安装在如下图的塑料外壳中，前后面板需要自行开孔，并根据个人需要自由发挥，安装合适的插座等接插件，可将LED装于面板上以便于观察：
注意：１.请根据输出功率要求，选择有足够输出电流的输入电源，否则可能无法启动。输出功率＝各路的输出电压*输出电流的总和，输入功率应至少>输出功率/0.9。例如，一个标有５Ｖ，１Ａ的电源，给本机供电时，则最多能提供约４.５Ｗ的输出功率。
2.本机的总输出功率不应大于１０Ｗ，单路输出时可短时间提供较大电流，但此时务必注意散热片温度，不要过高以免损坏ＩＣ。如果没有经验，请控制每一路的输出电流，以０.２Ａ以内为宜。过大的输出电流可能造成ＩＣ过热损坏。
３.每路ＩＣ的输出端都有保护功能，但在使用时尽量避免短路，应将所有输出接线连接完毕后再启动电源。
４.本机属于电源类制作，在制作和使用时请务必谨慎操作，本店仅保证套件的正确及元件质量，不承担由于制作使用带来的相关不良后果。
