一、本模块适用范围：
1.用作方波信号发生器，产生方波信号供实验开发使用。
2.用来产生驱动步进电机驱动器的方波信号。
3.产生可调脉冲供MCU使用。
4.产生可调脉冲，控制相关的电路。
二、简要说明：
1、尺寸：2.9CM*3.6CM，固定孔距离22.5*30.5MM
2、主要芯片：NE555；
3、输入电压:5V-15VDC。5V供电时，输出电流可以在15MA左右；12V供电时，输出电流可以在35MA左右；
4、模块重量：10克；
3、输入电流：≥100MA
4、输出幅度：4.2V V-PP至11.4V V-PP.（根据输入电压不同，输出幅度会不一样）
5、输出电流：≥15MA（5V供电，V-PP大于50%时），≥35MA（12V供电，V-PP大于50%时）

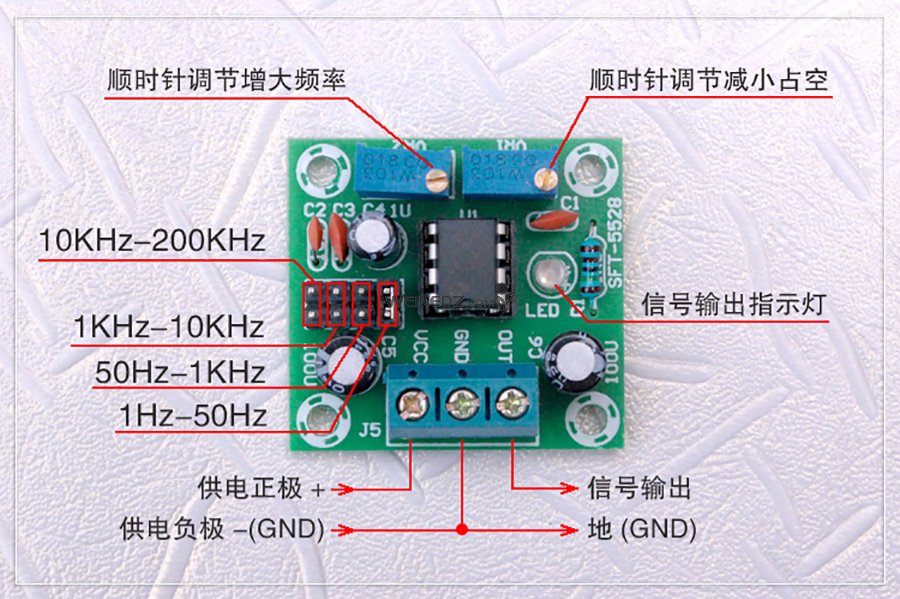

三 优势特点：
1、输出带LED指示，有没有输出直接明了（低电平时LED量，高电平LED灭，频率比较低时LED闪烁）；
2、输出频率范围档次可选(用短路帽套上选择），使输出频率更连续可调；
低频档：1Hz～50Hz
中频档：50Hz～1kHz
中高频档：1KHz～10kHz
高频档：10kHz～200kHz
3、输出占空比可以微调，占空比和频率不是分别可调的，调占空比会改变频率
4、输出频率可调；
周期T=0.7(RA+2RB)C
RA、RB为0-10K可调；
低频档时C=0.001UF；
中频档时C=0.1UF；
中高频档C=1UF；
高频档时C=100UF，因此波形的频率买家可以自己计算。
四、请保存本网页作为使用说明，如果有需要电路图的，再拍后可以向买家索取。
适用场合：单片机学习、电子竞赛、产品开发、出租车计价器、毕业设计。。。
本品不是精密的电路，不适合对精度要求高的地方使用。
