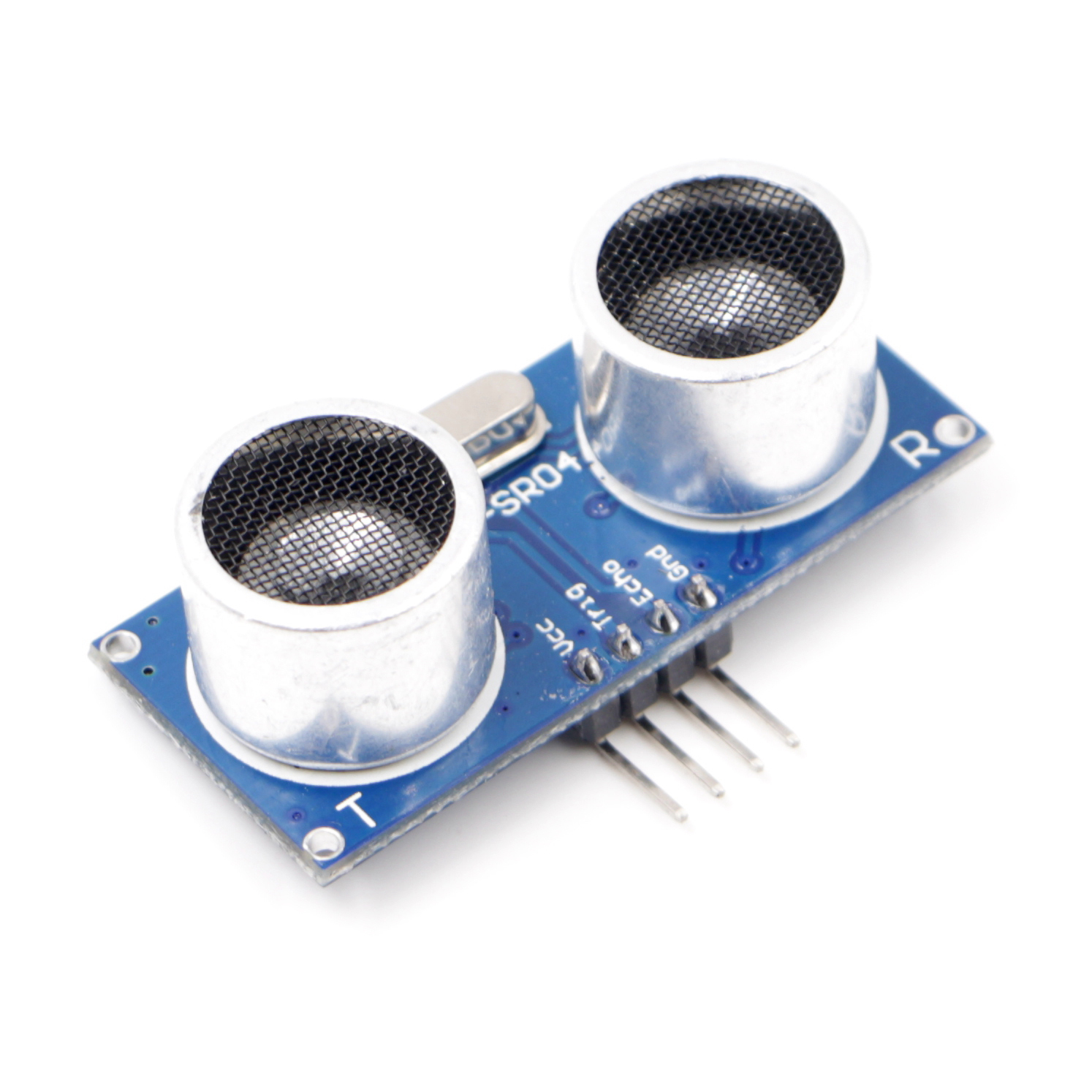

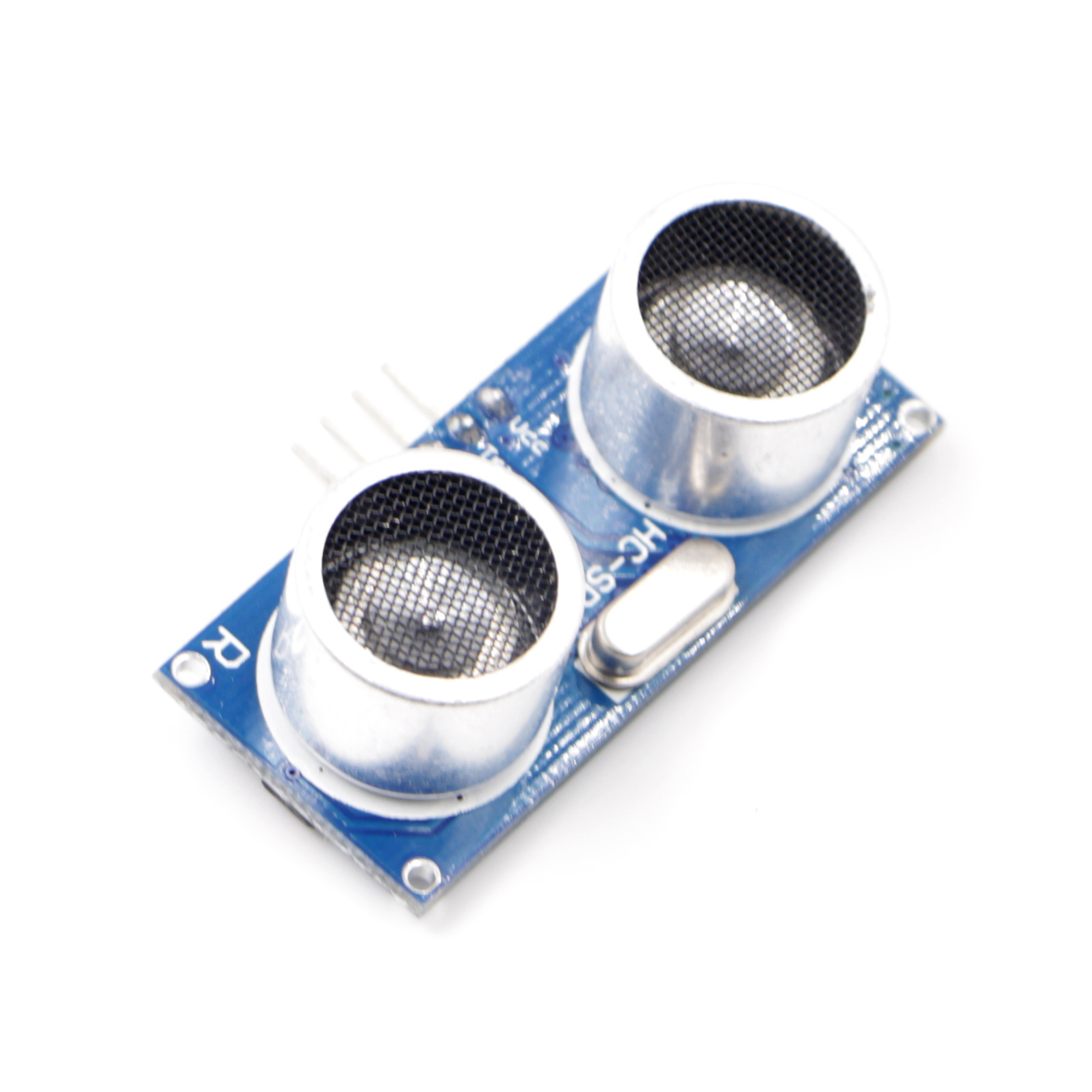

D19 HC-SR04超声波模块

¥
微科电子是一家专业生产和出口的公司。涉及设计
arduino开发生产和销售3 d打印机树莓派系列和传感器模块等。
我们的梦想是以最优的价格做出最好的质量为客户服务。
所以对于我们的产品我们想收到您宝贵的建议以改善我们的问题!





联系人:张小姐

电话:13790385217

电话:0755 - 66803279

电子邮件:sophie@weikedz.com

地址:深圳.龙华新区


资料下载;http://box.cloud.taobao.com/file/downloadFile.htm?shareLink=58NAzNk

1、本模块性能稳定,测度距离精确。能和国外的SRF05,SRF02等超声波测距模块相媲美。模块高精度,盲区(2cm)超近,稳定的测距是此产品成功走向市场的有力根据!此模块完全谦容GH-311防盗模块

2 主要技术参数:
        1:使用电压:DC5V         2:静态电流:小于2mA
        3:电平输出:高5V           4:电平输出:底0V
        5:感应角度:不大于15       6:探测距离:2cm-450cm

     7:高精度:可达0.3cm

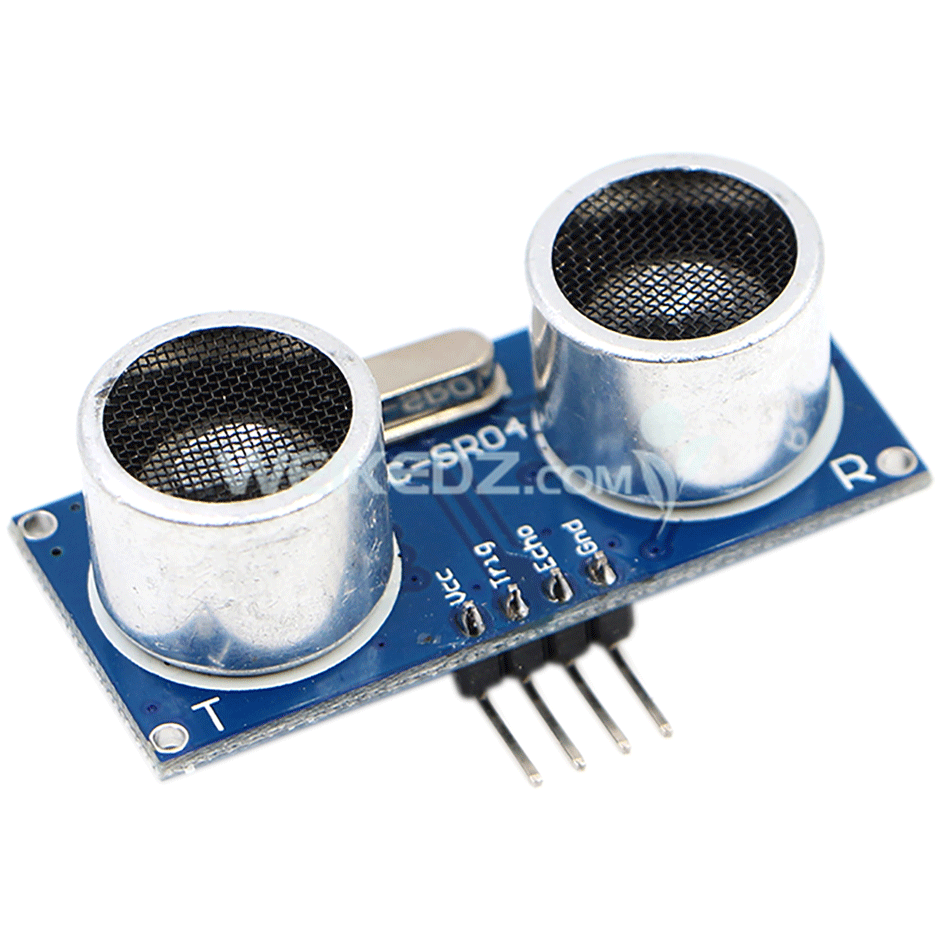

 板上接线方式,VCC、trig(控制端)、  echo(接收端)、 out(空脚)、 GND

  注: TRIP引脚是内部上拉10K的电阻,用单片机的IO口拉低TRIP引脚,然后给一个10us以上的脉冲信号。

 OUT脚为此模块作为防盗模块时的开关量输出脚,测距模块不用此脚!

注意:模块应先插好在电路板上再通电,避免产生高电平的误动作,如果产生了,重新通电方可解决。

本模块可提供测距程序:C51,PIC18F877,义龙单片机,三种MCU的测试参考。

3、URF04模块工作原理:

     (1)采用IO触发测距,给至少10us的高电平信号;

       (2)模块自动发送8个40khz的方波,自动检测是否有信号返回;

    (3)有信号返回,通过IO输出一高电平,高电平持续的时间就是超声波从发射到返回的时间.

      测试距离=(高电平时间*声速(340M/S))/2;

    本产品使用方法简单,一个控制口发一个10US以上的高电平,就可以在接收口等待高电平输出.一有输出就可以开定时器计时,当此口变为低电平时就可以读定时器的值,此时就为此次测距的时间,方可算出距离.如此不断的周期测,就可以达到你移动测量的值了~~

模块工作原理:

     (1)采用IO触发测距,给至少10us的高电平信号;

       (2)模块自动发送8个40khz的方波,自动检测是否有信号返回;

    (3)有信号返回,通过IO输出一高电平,高电平持续的时间就是

          超声波从发射到返回的时间.测试距离=(高电平时间*声速(340M/S))/2;

本模块可提供全套测距程序:C51,PIC18F877,超声波LCD1602显示,超声波LCD12864显示,数码管显示,串口显示等,测距参考程序
