（一）蜂鸣器的介绍
1．蜂鸣器的作用：蜂鸣器是一种一体化结构的电子讯响器，采用直流电源供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。
2．蜂鸣器分类：主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。
3．蜂鸣器的电路图形符号：蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。

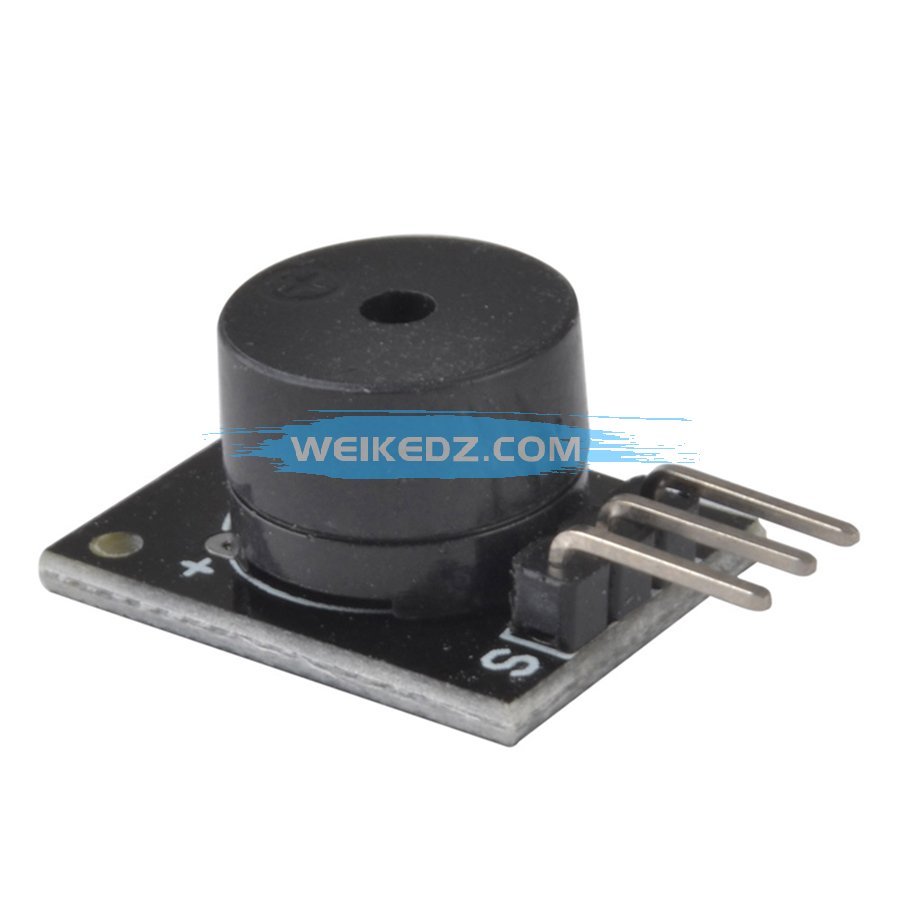

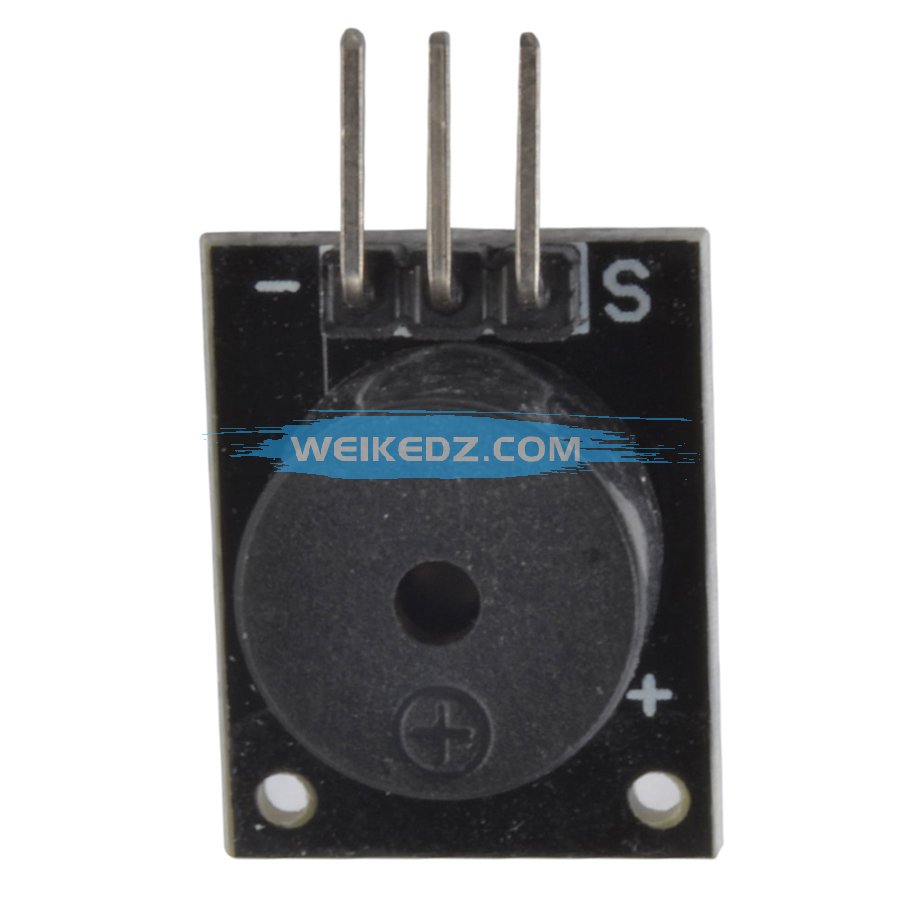

蜂鸣器示意图
（二）蜂鸣器的结构原理
1．压电式蜂鸣器：压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。有的压电式蜂鸣器外壳上还装有发光二极管。
多谐振荡器由晶体管或集成电路构成。当接通电源后（1.5V-15V直流工作电压）,多谐振荡器起振,输出1.5-2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。
压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。
2．电磁式蜂鸣器：电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。
接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。
（三）蜂鸣器的制作
（１）制备电磁铁Ｍ:在长约6厘米的铁螺栓上绕100圈导线,线端留下5厘米作引线,用透明胶布把线圈粘好,以免线圈松开,再用胶布把它粘在一个盒子上,电磁铁就做好了。
（２）制备弹片Ｐ：从铁罐头盒上剪下一条宽约２厘米的长铁片，弯成直角，把电磁铁的一条引线接在弹片上，再用胶布把弹片紧贴在木板上。
（３）用曲别针做触头Ｑ，用书把曲别针垫高，用胶布粘牢，引出一条导线，如图连接好电路。
（４）调节Ｍ与Ｐ之间的距离（通过移动盒子），使电磁铁能吸引弹片，调节触点与弹片之间的距离，使它们能恰好接触，通电后就可以听到蜂鸣声。
（四）有源蜂鸣器和无源蜂鸣器
教你区分有源蜂鸣器和无源蜂鸣器
现在市场上出售的一种小型蜂鸣器因其体积小(直径只有llmm)、重量轻、价格低、结构牢靠，而广泛地应用在各种需要发声的电器设备、电子制作和单片机等电路中。

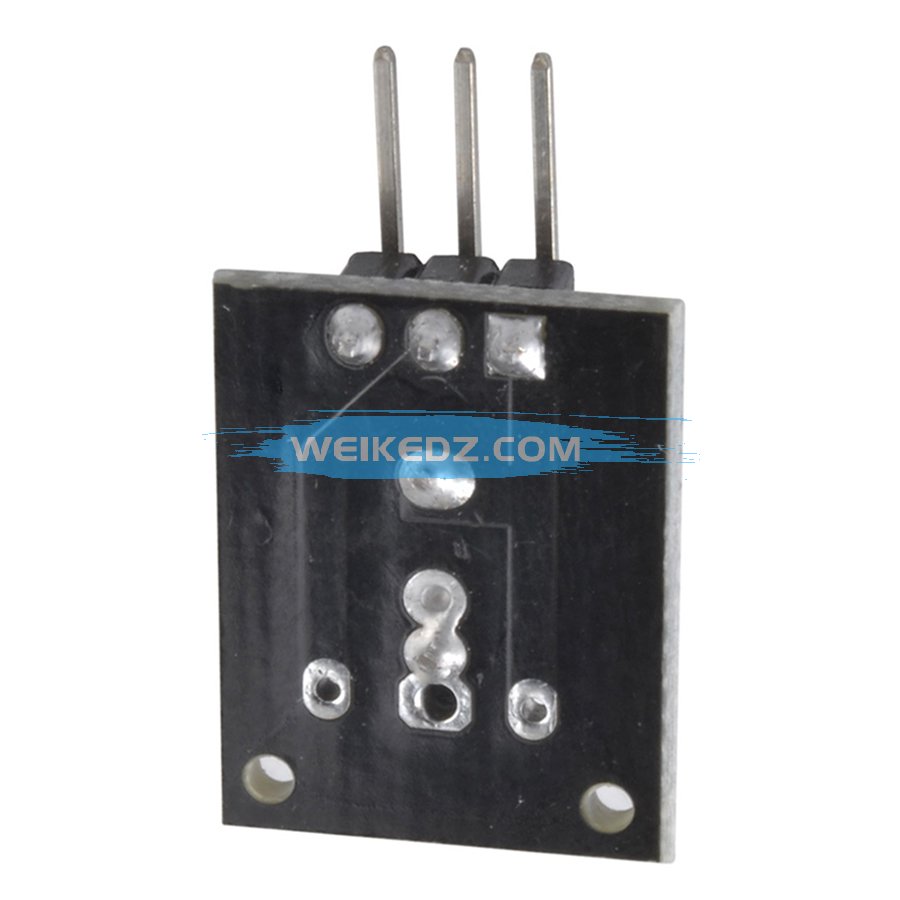

从图外观上看，两种蜂鸣器好像一样，但仔细看，两者的高度略有区别，有源蜂鸣器a，高度为9mm，而无源蜂鸣器b的高度为8mm。如将两种蜂鸣器的引脚都朝上放置时，可以看出有绿色电路板的一种是无源蜂鸣器，没有电路板而用黑胶封闭的一种是有源蜂鸣器。
迸一步判断有源蜂鸣器和无源蜂鸣器，还可以用万用表电阻档Rxl档测试:用黑表笔接蜂鸣器"+"引脚，红表笔在另一引脚上来回碰触，如果触发出咔、咔声的且电阻只有8Ω(或16Ω)的是无源蜂鸣器;如果能发出持续声音的，且电阻在几百欧以上的，是有源蜂鸣器。
有源蜂鸣器直接接上额定电源(新的蜂鸣器在标签上都有注明)就可连续发声;而无源蜂鸣器则和电磁扬声器一样，需要接在音频输出电路中才能发声。
