MQ-2 半导体可燃气体、烟雾传感器
MQ-2气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。当传感器所处环境中存在可燃气体时，传感器的电导率随空气中可燃气体浓度的增加而增大。使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。
MQ-2气体传感器对液化气、丙烷、氢气的灵敏度高，对天然气和其它可燃蒸汽的检测也很理想。这种传感器可检测多种可燃性气体，是一款适合多种应用的低成本传感器。
特点
*在较宽的浓度范围内对可燃气体有良好的灵敏度
*对液化气、丙烷、氢气的灵敏度较高
*长寿命、低成本
*简单的驱动电路即可
应用
*家庭用气体泄漏报警器
*工业用可燃气体报警器
*便携式气体检测器
*便携式气体检测器
|
产品型号 |
MQ-2 |
||
|
产品类型 |
半导体气敏元件 |
||
|
标准封装 |
胶木（黑胶木） |
||
|
检测气体 |
可燃气体、烟雾 |
||
|
检测浓度 |
300-10000ppm(可燃气体) |
||
|
标准电路条件 |
回路电压 |
Vc |
≤24V DC |
|
加热电压 |
VH |
5.0V±0.2V ACorDC |
|
|
负载电阻 |
RL |
可调 |
|
|
标准测试条件下气敏元件特性 |
加热电阻 |
RH |
31Ω±3Ω（室温） |
|
加热功耗 |
PH |
≤900mW |
|
|
敏感体表面电阻 |
Rs |
2KΩ-20KΩ(in 2000ppm C3H8) |
|
|
灵敏度 |
S |
Rs(in air)/Rs(1000ppm异丁烷)≥5 |
|
|
浓度斜率 |
α |
≤0.6(R3000ppm/R1000ppmC3H8) |
|
|
标准测试条件 |
温度、湿度 |
20℃±2℃；65%±5%RH |
|
|
标准测试电路 |
Vc:5.0V±0.1V； VH: 5.0V±0.1V |
||
|
预热时间 |
不少于48小时 |
||

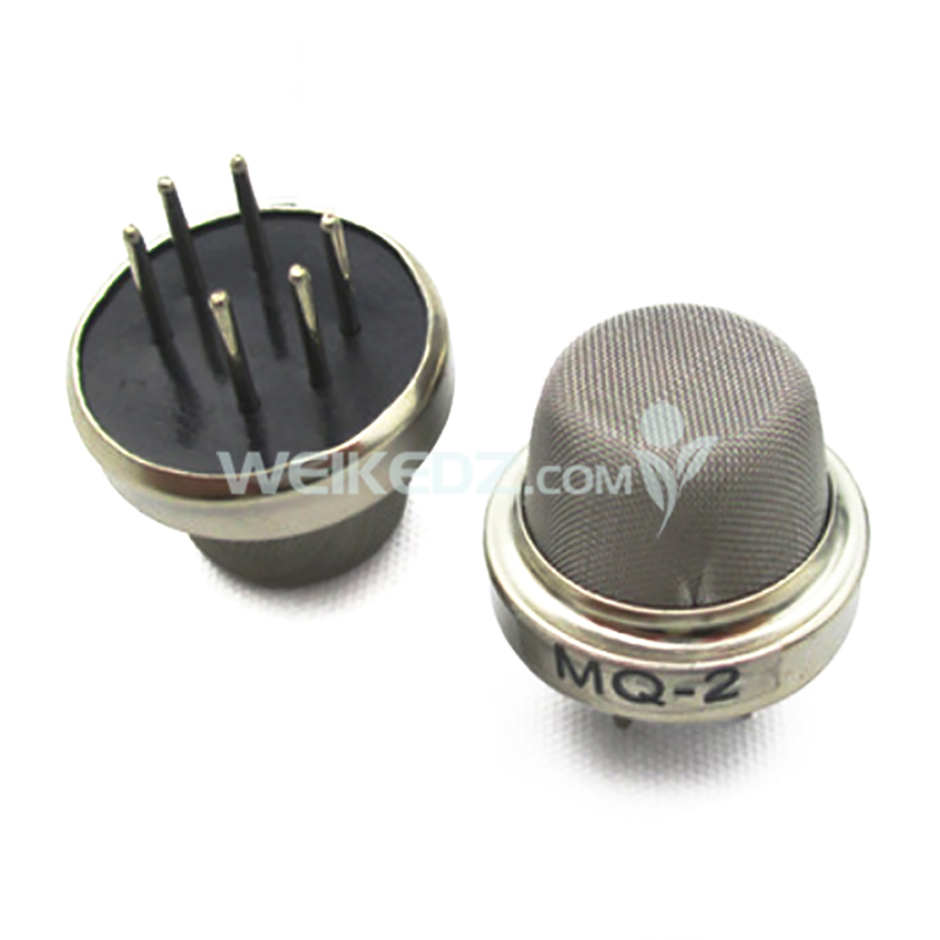

MQ-2气敏元件的结构和外形如图所示(结构 A or B), 由微型AL2O3陶瓷管、SnO2 敏感层,测量电极和加热器构成的敏感元件固定在塑料或不锈钢制成的腔体内，加热器为气敏元件提供了必要的工作条件。封装好的气敏元件有６只针状管脚，其中４个用于信号取出，２个用于提供加热电流。
