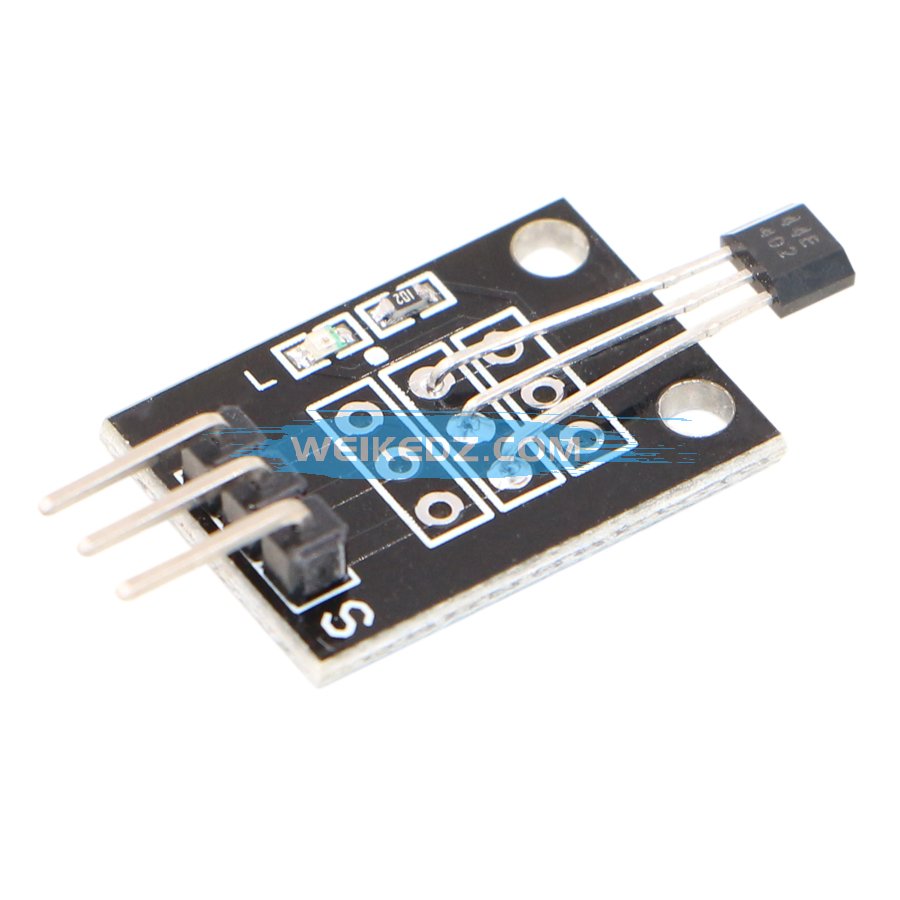

3144系列霍尔开关集成电路应用霍尔效应原理，采用半导体集成技术制造的磁敏电路，它是由电压调整器、霍尔电压发生器、差分放大器、史密特触发器，温度补偿电路和集电极开路的输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压讯号。
此款电路管腿采用纯锡制作，产品完整型号为3144EUA-S或者3144LUA-S。
产品特点
.体积小灵敏度高.响应速度快温度性能好.精确度高.可靠性高
典型应用
.无触点开关
.汽车点火器
.刹车电路
.位置、转速检测与控制
.安全报警装置
.纺织控制系统
功能方框图
磁电转换特性
PREFIX = O
极限参数
|
参数 |
符号 |
量值 |
单位 |
|
|
电源电压 |
VCC |
28 |
V |
|
|
输出截止态电压 |
Vo |
28 |
V |
|
|
输出电流 |
IO |
25 |
mA |
|
|
工作环境温度 |
TA |
后缀E |
-40～85 |
℃ |
|
后缀L |
-40～150 |
|||
|
贮存温度范围 |
TS |
-65～150 |
℃ |
|
电特性 TA=25℃
|
参数 |
符号 |
测试条件 |
量值 |
单位 |
||
|
最小 |
典型 |
最大 |
||||
|
电源电压 |
VCC |
VCC=4.5V～24V |
4.5 |
- |
24 |
V |
|
输出低电平电压 |
VOL |
VCC=4.5V, Vo=24V Io=20mA B≥BOP |
- |
175 |
400 |
mV |
|
输出漏电流 |
IOH |
Vo=24V BRP |
- |
＜1.0 |
10 |
μA |
|
电源电流 |
ICC |
VCC=24V, Vo开路 |
- |
3.0 |
9.0 |
mA |
|
输出上升时间 |
tr |
VCC=12V,RL=820ΩCL=20PF |
- |
0.2 |
2.0 |
μS |
|
输出下降时间 |
tf |
- |
0.18 |
2.0 |
μS |
|
磁特性 VCC=4.5～24V
|
参数 |
符号 |
测试条件 |
量值 |
单位 |
||
|
最小 |
典型 |
最大 |
||||
|
工作点 |
BOP |
TA=prefix = st1 25℃ |
7.0 |
- |
23.0 |
mT |
|
全工作温度范围 |
3.5 |
- |
24.5 |
|||
|
释放点 |
BRP |
TA=25℃ |
5.0 |
- |
17.5 |
|
|
全工作温度范围 |
2.5 |
- |
19.0 |
|||
|
回差 |
BH |
TA=25℃ |
2.0 |
5.5 |
- |
|
|
全工作温度范围 |
2.0 |
5.5 |
- |
|||
特征曲线
