DS1302实时时钟模块
DS1302 是DALLAS 公司推出的涓流充电时钟芯片，内含有一个实时时钟/日历和31 字节静态RAM ，通过简单的串行接口与单片机进行通信。实时时钟/日历电路提供秒、分、时、日、周、月、年的信息，每月的天数和闰年的天数可自动调整。时钟操作可通过AM/PM 指示决定采用24 或12 小时格式。DS1302 与单片机之间能简单地采用同步串行的方式进行通信，仅需用到三个口线：（1）RST 复位（2）I/O 数据线（3）SCLK串行时钟。时钟/RAM 的读/写数据以一个字节或多达31 个字节的字符组方式通信。DS1302 工作时功耗很低保持数据和时钟信息时功率小于1mW
DS1302主要性能指标：
★ 实时时钟具有能计算2100 年之前的秒、分、时、日、星期、月、年的能力，还有闰年调整的能力
★ 31 8 位暂存数据存储RAM
★ 串行 I/O 口方式使得管脚数量最少
★ 宽范围工作电压2.0 5.5V
★ 工作电流 2.0V 时,小于300nA
★ 读/写时钟或RAM 数据时有两种传送方式单字节传送和多字节传送字符组方式
★ 8 脚DIP 封装或可选的8 脚SOIC 封装根据表面装配
★ 简单 3 线接口
★ 与 TTL 兼容Vcc=5V
★ 可选工业级温度范围-40 +85
★ 双电源管用于主电源和备份电源供应

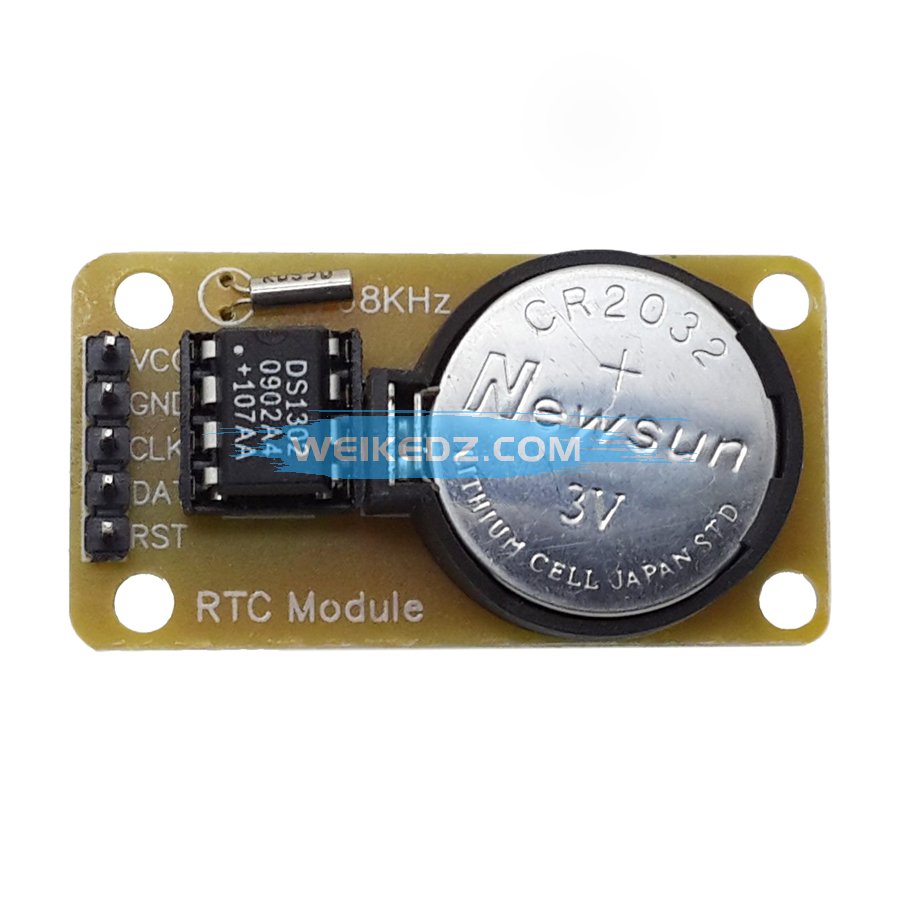

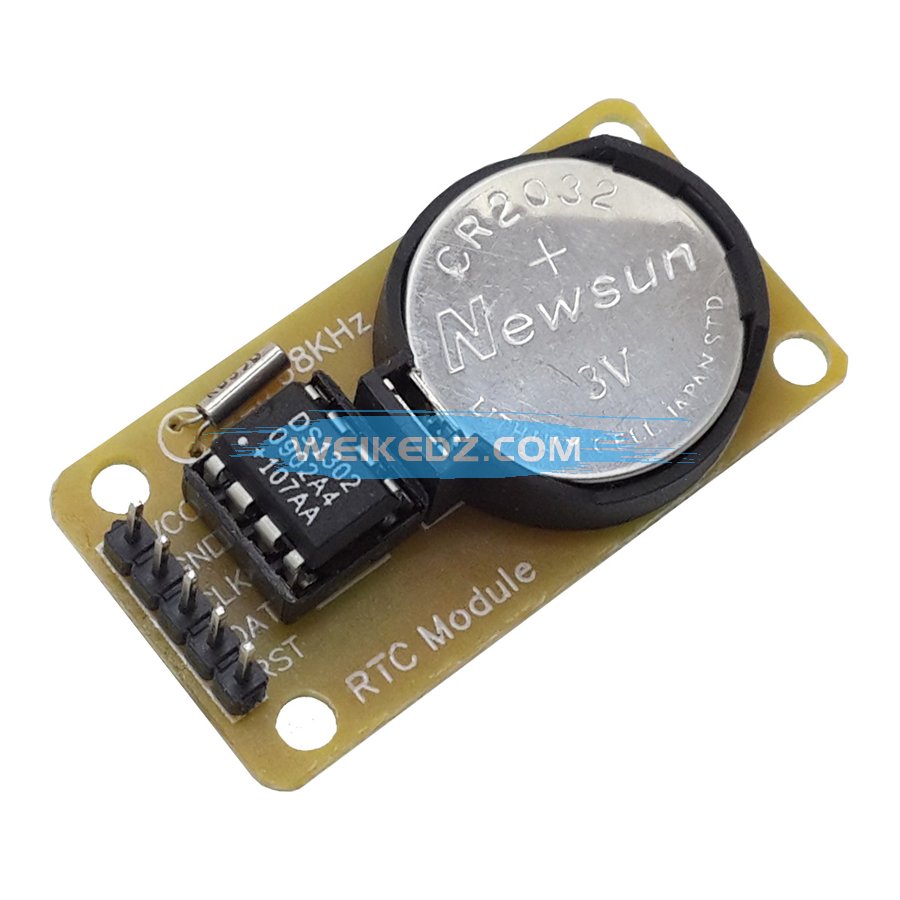

DS1302实时时钟模块参数如下：

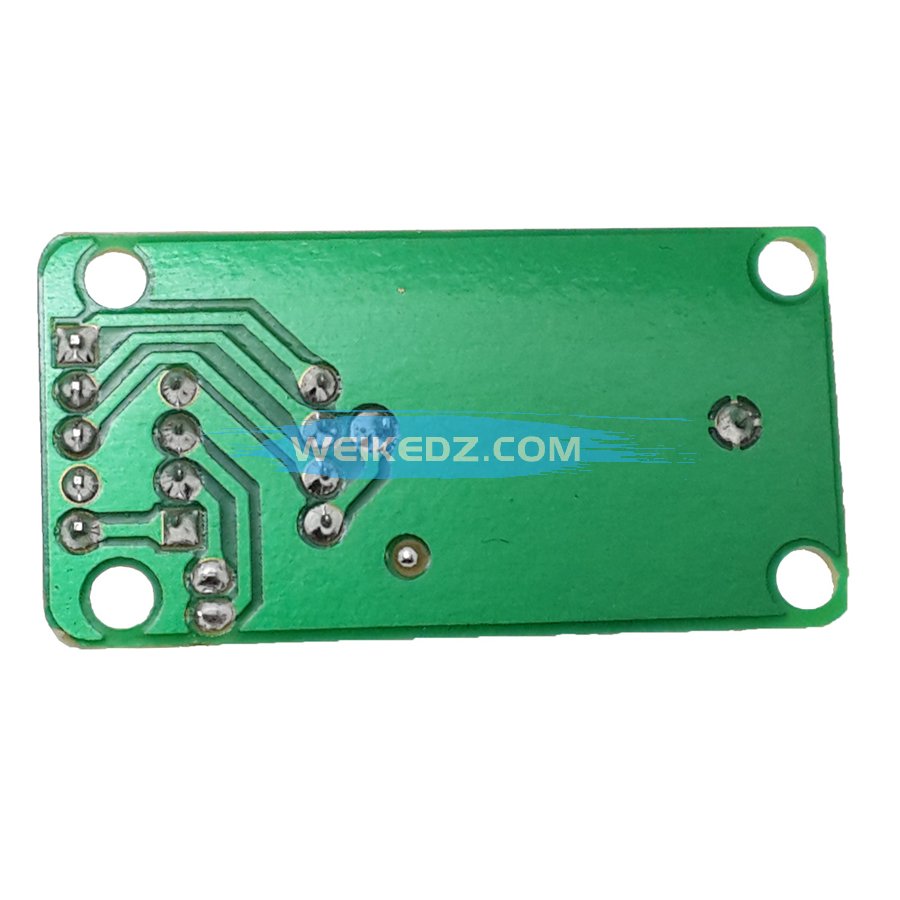

1.PCB为单面板，尺寸：44mm*23mm*1.6mm
2.带4个定位孔，直径3.1mm
3.备用电池为正品天球CR2032,电压3V，电流260mAh，非可充电电池。理论数据保持时间大于10年！
4.晶振32.768KHz，日本原装进口晶振，匹配电容为6pF，尺寸2*6mm
5.DS1302为8脚直插国产大芯片，芯片下面有IC座，方便更换及插拔芯片
6.模块工作电压兼容3.3V/5V，可与5V及3.3V单片机连接
7.工作温度：0°---70°
接线方法(以提供的程序为例，可以接任意IO口，在程序中修改端口定义即可)：
VCC→+5V/3.3V
GND→GND
CLK→P02
DAT→P01
RST→P00
注意事项：
1.VCC与GND千万不要接反，以免烧坏芯片
2.51单片机P0口需要接上拉电阻，如果您的单片机没有接上拉电阻，可以将数据线接到其它端口
