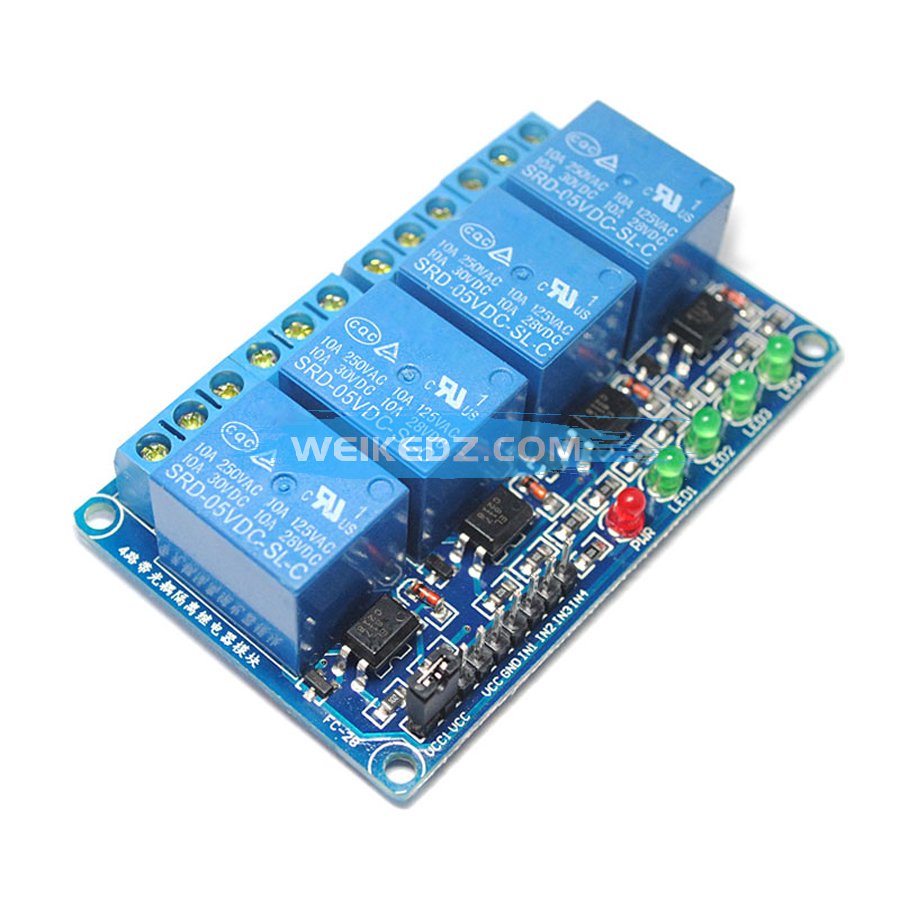

M7 4路 5V继电器模块带光耦隔离继电器单片机扩展

商品详情

产品介绍：
1、本模块符合国际安全标准，控制区域与负载区域有隔离槽；

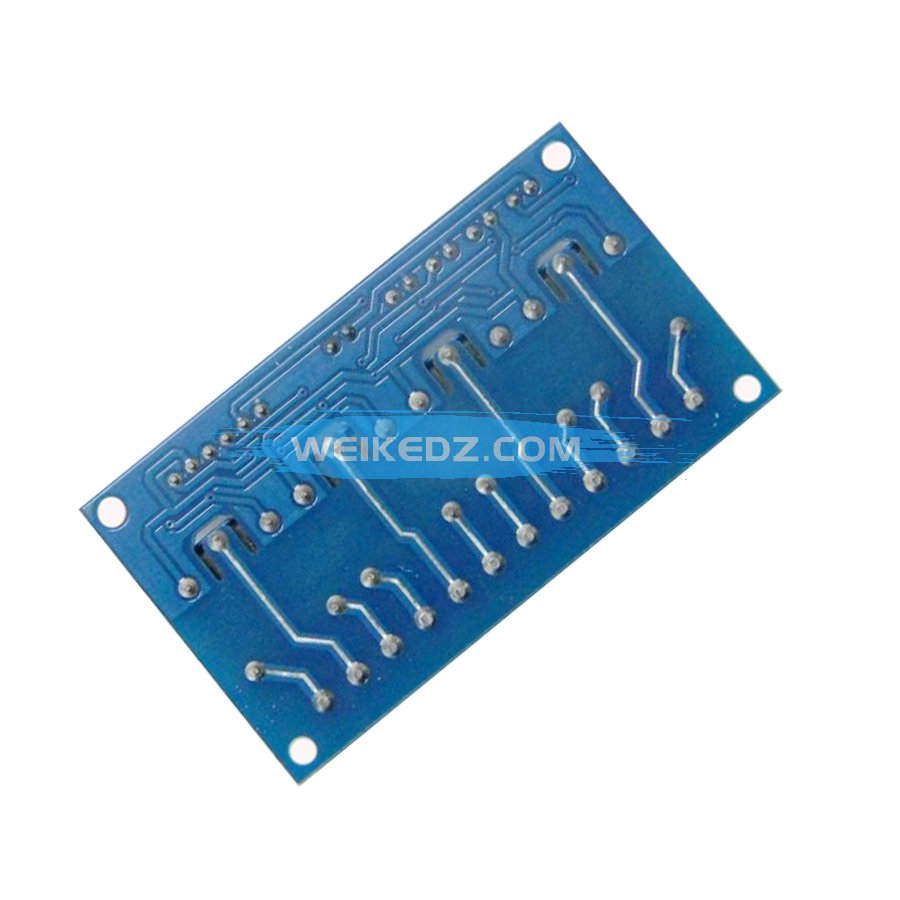

2、采用双面FR-4线路板设计，高端贴片工艺生产；
3、采用松乐正品继电器控制；
4、具有电源和继电器动作指示，吸合亮，断开不亮；
5、信号输入端有低电平信号时，公共端与常开端会导通；
6、继电器可以直接控制各种设备和负载；
7、有4个常开和4个常闭触点；
8、蓝色KF301端子接控制线更方便。
9、模块尺寸：72x41x18.5mm；净重：56g
10、成品通过100%功能测试和稳定性测试
模块接口：
一、输入部分：
VCC:接电源正极（按继电器电压供电）
GND:接电源负极
IN1:1路继电器模组信号触发端
IN2:2路继电器模组信号触发端
IN3:3路继电器模组信号触发端
IN4:4路继电器模组信号触发端
二、输出部分(继电器输出端):
1、常开端1-4：继电器常开接口，继电器吸合前悬空，吸合后与公共短接
2、公共端1-4：继电器公用接口
3、常闭端1-4：继电器常闭接口，继电器吸合前与公共短接，吸合后悬空
触发端的要求：
信号触发端如与其它模块相接时，要将两模块间的地线（电源负极）一起接才有效，如果共用电源，则可以单独接一条信号线就可以了。
高电平与低电平含义：
高电平触发指的是信号触发端（IN）与电源负极之间有一个正向电压，通常是用电源的正极与触发端连接的一种触发方式，当触发端有正极电压或达到触发的电压时，继电器则吸合。
低电平触发指的是信号触发端与电源负极之间的电压为OV时，或者说触发端的电压比电源正极的电压更低，低到可以触发的电压时，使继电器吸合，通常是将电源的负极与触发端连接的一种触发方式，使继电器则吸合。
