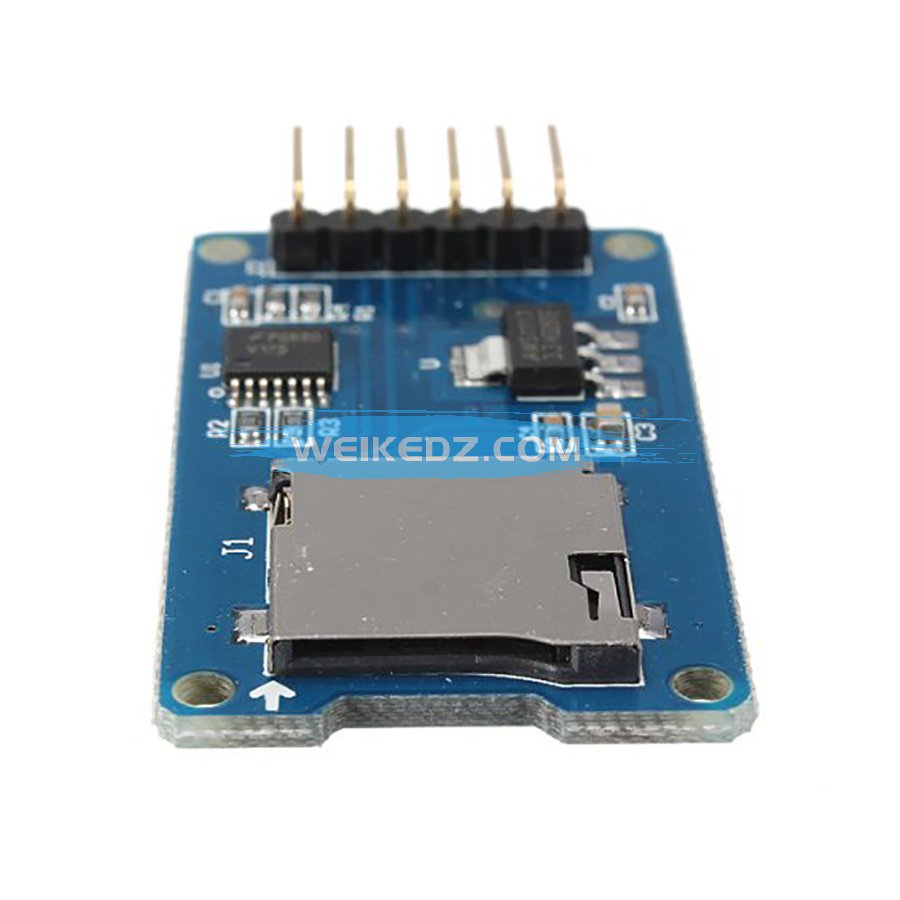

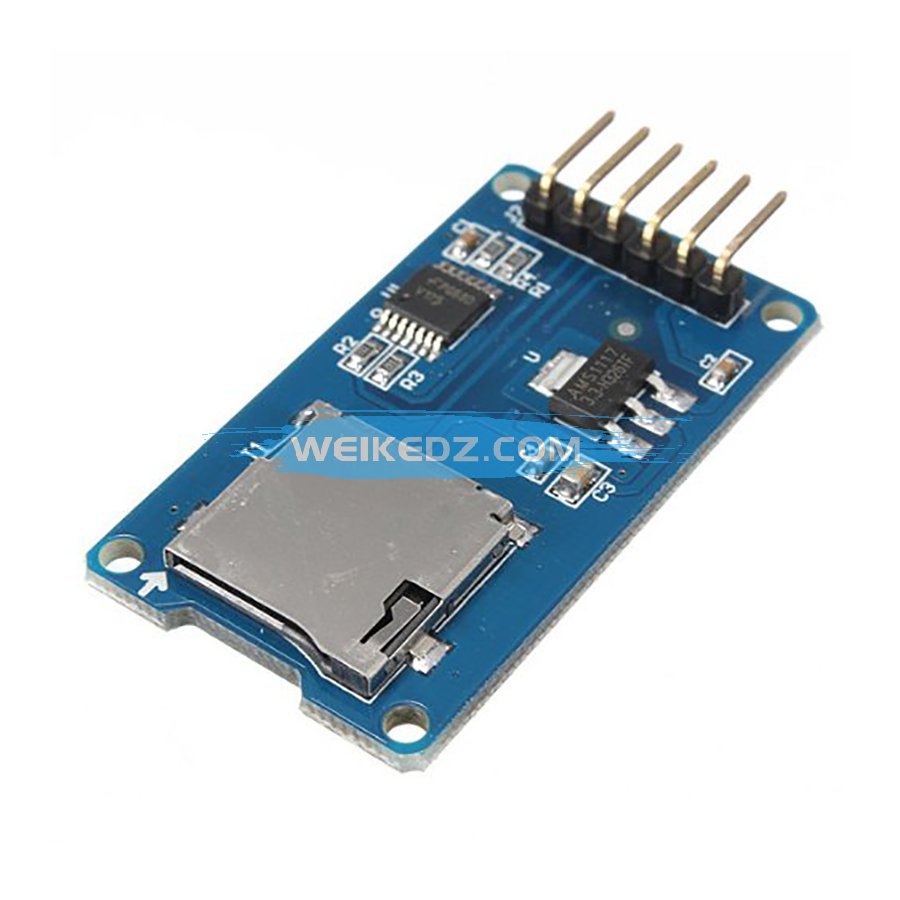

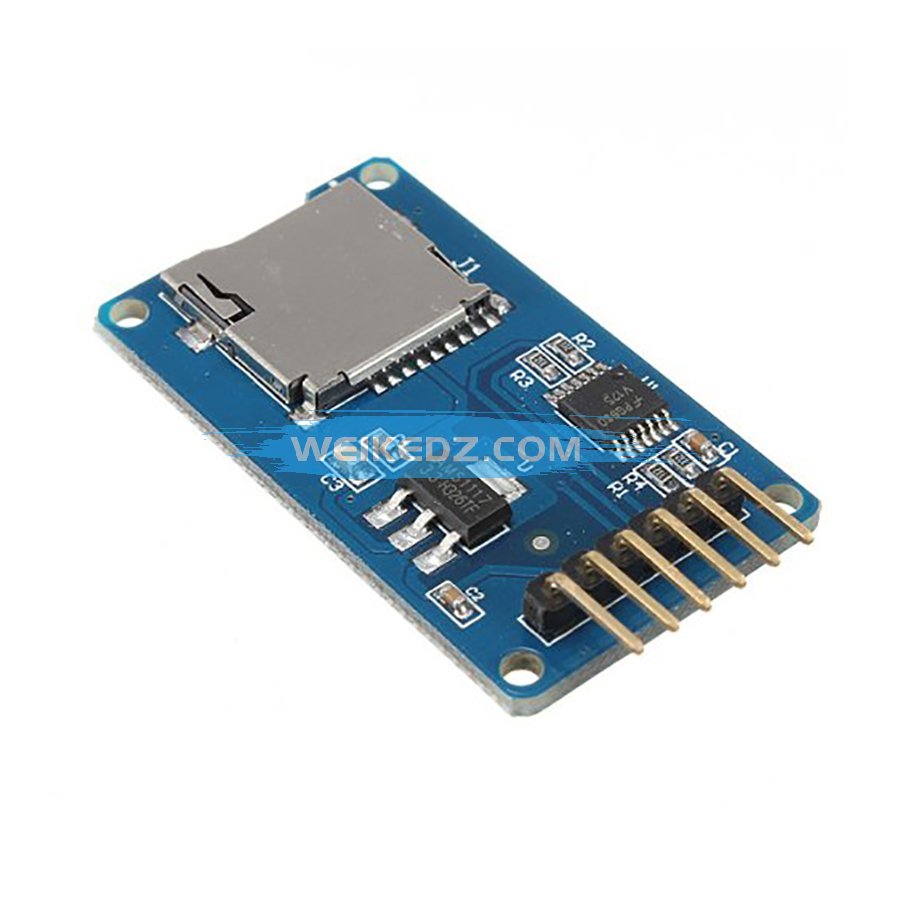

该模块（MicroSD Card Adapter）是Micro SD卡读写模块，通过文件系统及SPI接口驱动程序，单片机系统即可完成MicroSD卡内的文件进行读写。Arduino用户可直接使用Arduino IDE自带的SD卡程序库即可完成卡的初始化和读写
资料请复制百度网盘网址下载：http://pan.baidu.com/s/1i3A9gxv
模块特点如下：
1.支持Micro SD卡、Micro SDHC卡（高速卡）
2.板载电平转换电路，即接口电平可为5V或3.3V
3.供电电源为4.5V~5.5V，板载3.3V稳压电路
4.通信接口为标准SPI接口
5.4个M2螺丝定位孔，便于安装
|
项目 |
最小值 |
典型值 |
最大值 |
单位 |
|
电源电压VCC |
4.5 |
5 |
5.5 |
V |
|
电流 |
0.2 |
80 |
200 |
mA |
|
接口电平 |
3.3或5 |
V |
||
|
支持卡类型 |
Micro SD卡(<=2G)，Mirco SDHC卡(<=32G) |
— |
||
|
尺寸 |
42X24X12 |
mm |
||
|
重量 |
5 |
g |
||
控制接口：共6个引脚（GND、VCC、MISO、MOSI、SCK、CS），GND为地，VCC为供电电源，MISO、MOSI、SCK为SPI总线，CS为片选信号脚；
3.3V稳压电路：LDO稳压输出的3.3V为电平转换芯片、Micro SD卡供电；
电平转换电路：往Micro SD卡方向的信号转换成3.3V，MicroSD卡往控制接口方向的MISO信号也转换成了3.3V，一般AVR单片机系统都能读取该信号；
Micro SD卡座：是自弹式卡座，方便卡的插拔。
定位孔：4个M2螺丝定位孔，孔径为2.2mm，使模块便于安装定位，实现模块间组合。
