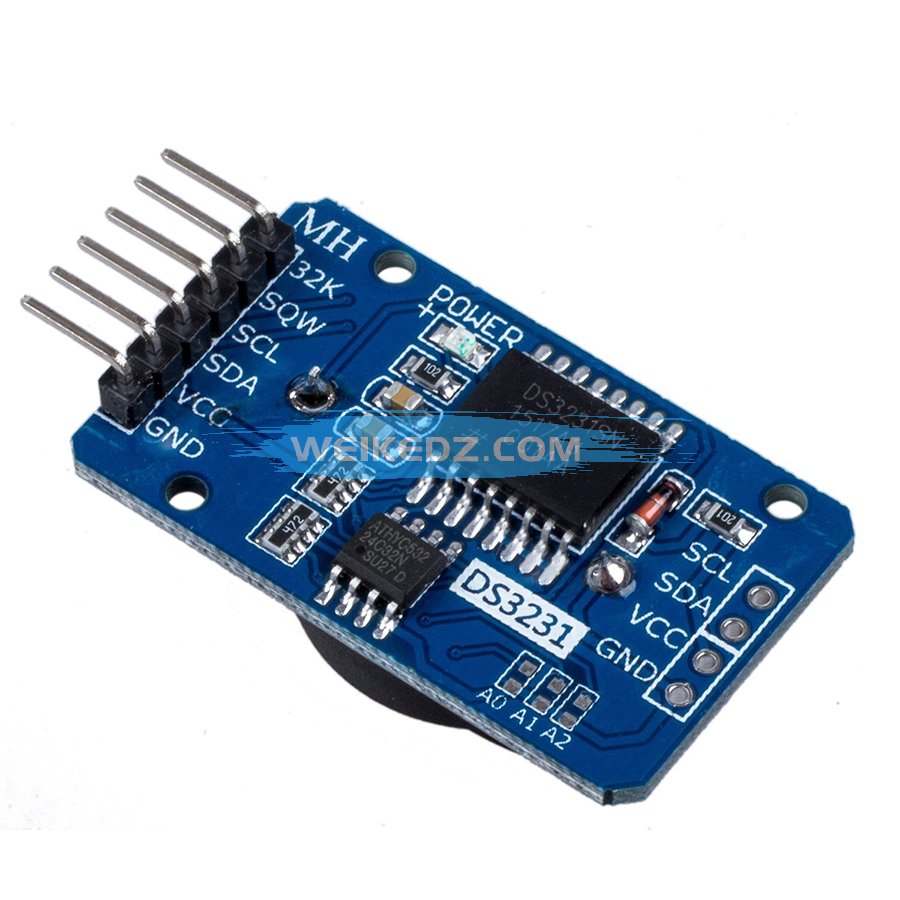

M49 DS3231 AT24C32 高精度时钟模块 IIC模块存储模块

商品详情

DS3231是低成本、高精度I2C实时时钟(RTC)，具有集成的温补晶振(TCXO)和晶体。该器件包含电池输入端，断开主电源时仍可保持精确的计时。集成晶振提高了器件的长期精确度，并减少了生产线的元件数量。DS3231提供商用级和工业级温度范围，采用16引脚300mil的SO封装。
RTC保存秒、分、时、星期、日期、月和年信息。少于31天的月份，将自动调整月末的日期，包括闰年的修正。时钟的工作格式可以是24小时或带/AM/PM指示的12小时格式。提供两个可设置的日历闹钟和一个可设置的方波输出。地址与数据通过I2C双向总线串行传输。
精密的、经过温度补偿的电压基准和比较器电路用来监视VCC状态，检测电源故障，提供复位输出，并在必要时自动切换到备份电源。另外，/RST监视引脚可以作为产生μP复位的手动输入。
除计时精度高之外，DS3231还具有一些其它功能,这些功能扩展了系统主机的附加功能和选择范围。该器件内部集成了一个非常精确的数字温度传感器，可通过I2C*接口对其进行访问(如同时间一样)。这个温度传感器的精度为±3°C。片上控制电路可实现自动电源检测，并管理主电源和备用电源(即低压电池) 之间的电源切换。如果主电源掉电，该器件仍可继续提供精确的计时和温度，性能不受影响。当主电源重新加电或电压值返回到容许范围内时，片上复位功能可用来重新启动系统微处理器。

模块参数：
1.尺寸:38mm(长)*22mm(宽)*14mm(高)
2.重量:8g
3.工作电压:3.3--5.5V
4.时钟芯片:高精度时钟芯片DS3231
5.时钟精度:0-40℃范围内,精度2ppm,年误差约1分钟
6.带2个日历闹钟
7.可编程方波输出
8.实时时钟产生秒、分、时、星期、日期、月和年计时，并提供有效期到2100年的闰年补偿
9.芯片内部自带温度传感器,精度为±3℃
10.存储芯片:AT24C32(存储容量32K)
11.IIC总线接口,最高传输速度400KHz(工作电压为5V时)
12.可级联其它IIC设备,24C32地址可通过短路A0/A1/A2修改,默认地址为0x57

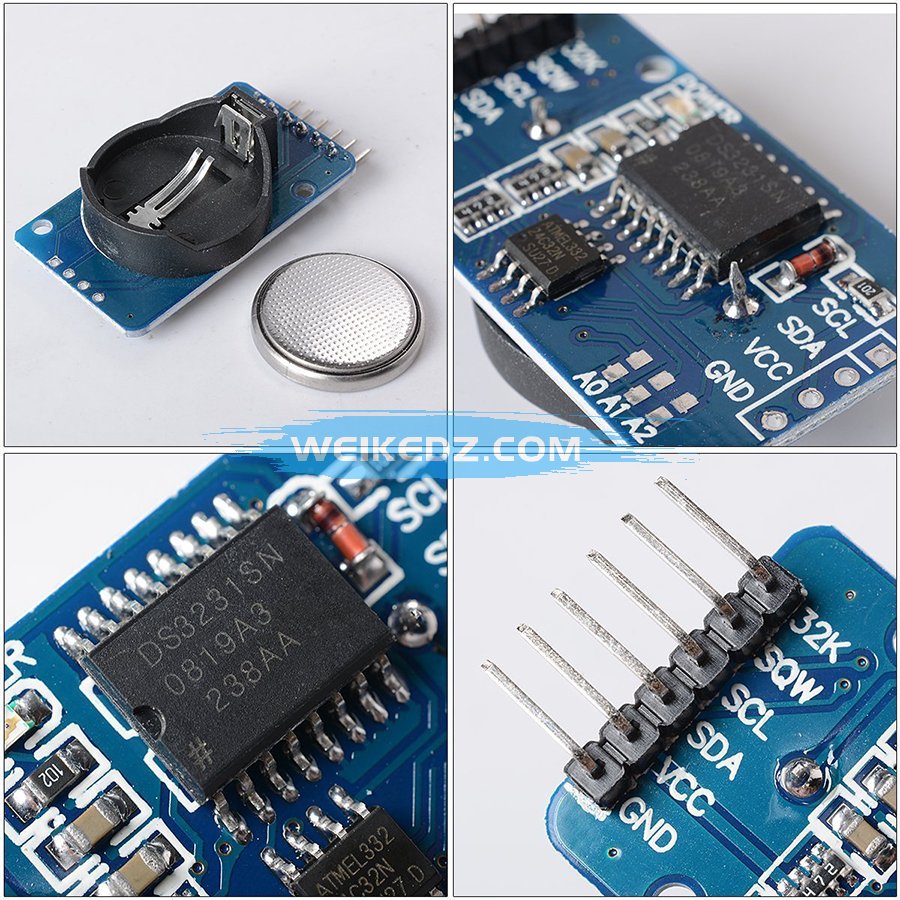

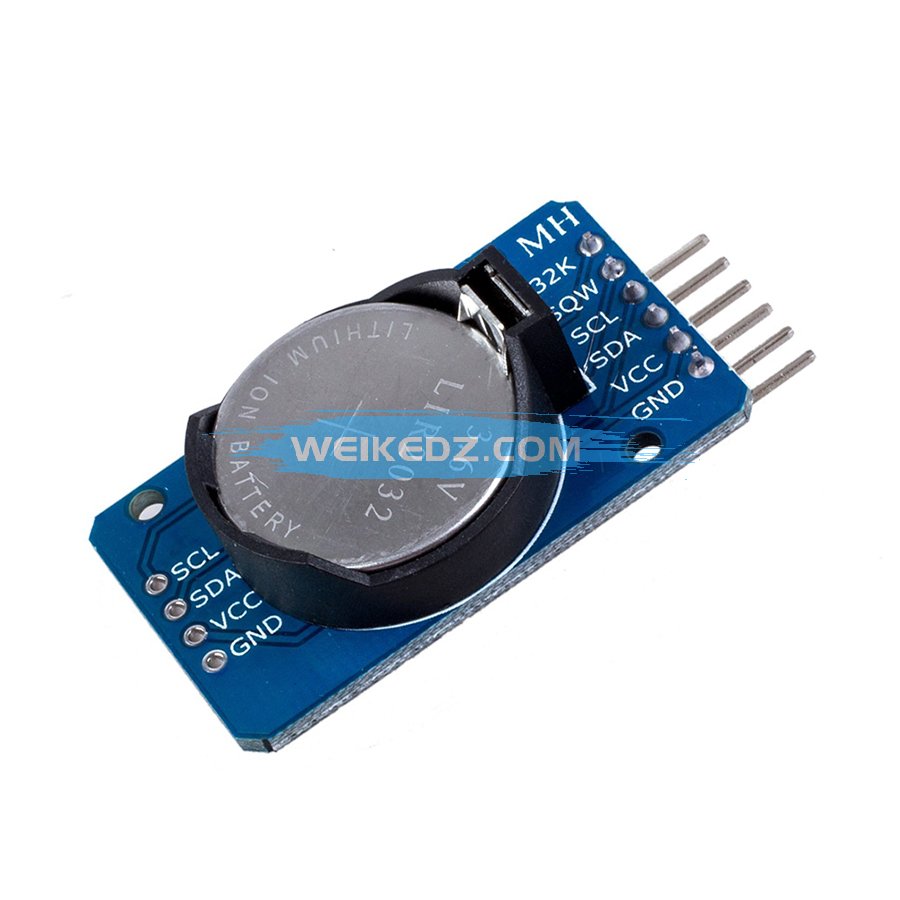

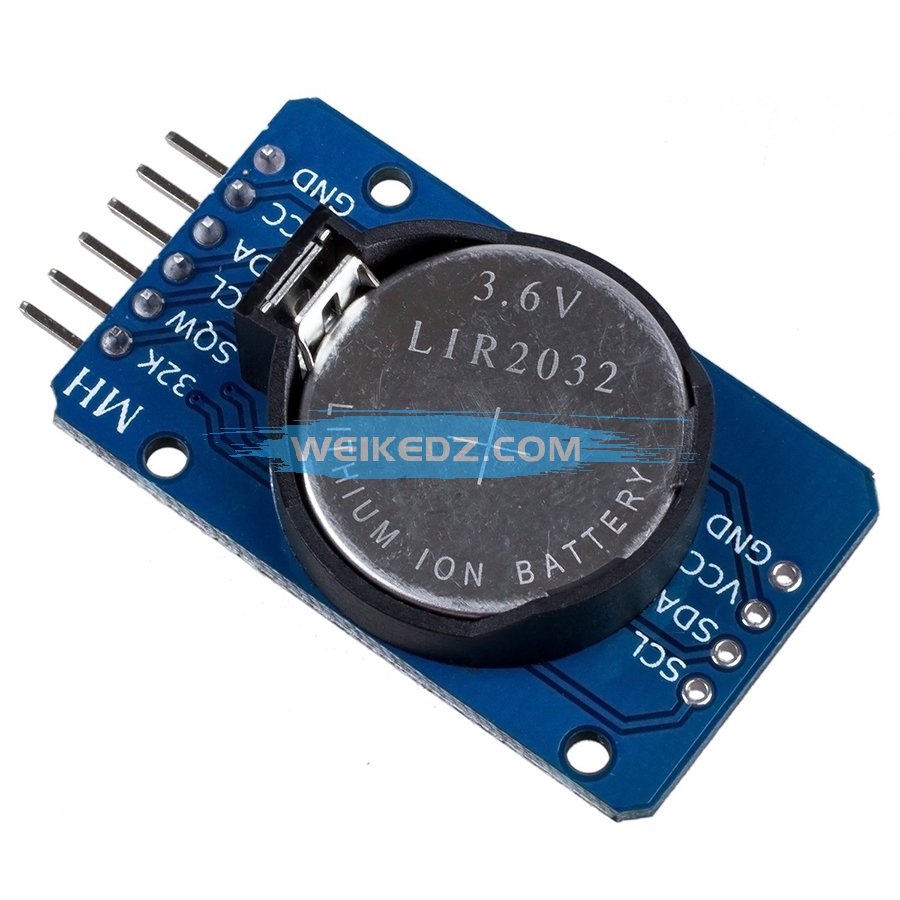

13.带电池CR2032,保证系统断电后,时钟任然正常走动
14.包装方式:单个防静电包装

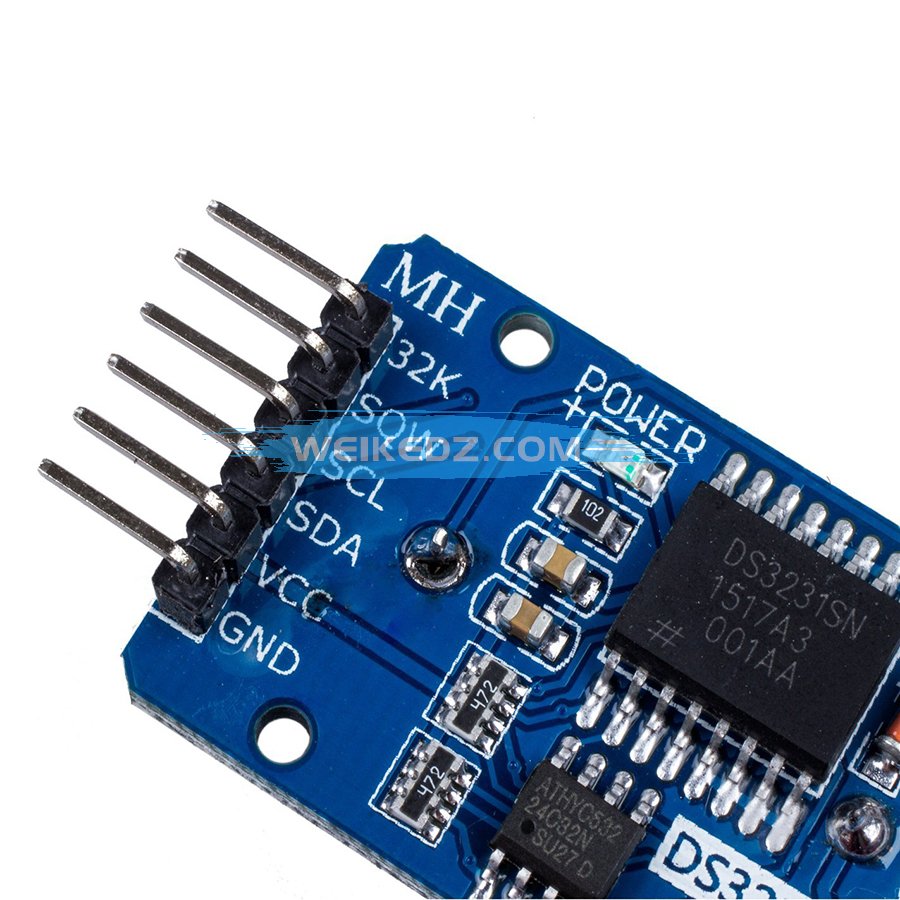

接线说明(以Arduino uno r3为例):
SCL→A5
SDA→A4
VCC→5V
GND→GND
