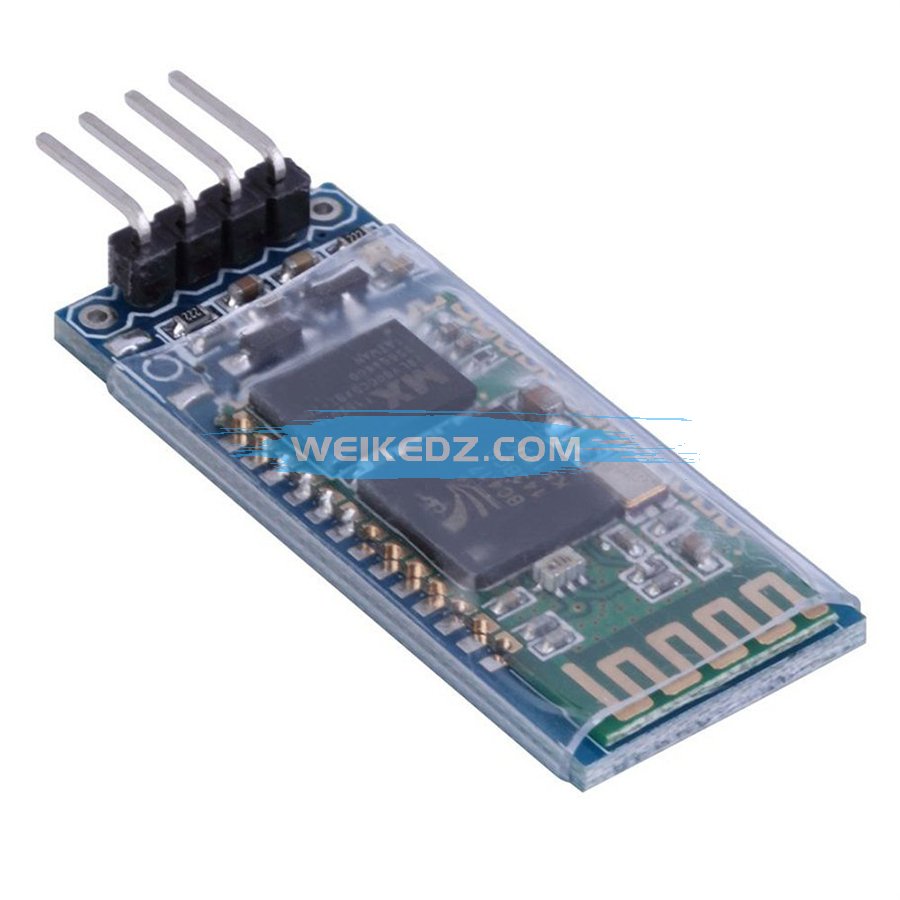

一、模块参数:
1.PCB尺寸:37.3mm(长)*15.5mm(宽)
2.重量:3.5g
3.输入电压:3.6V--6V,禁止超过7V
4.电源防反接,接反模块不工作

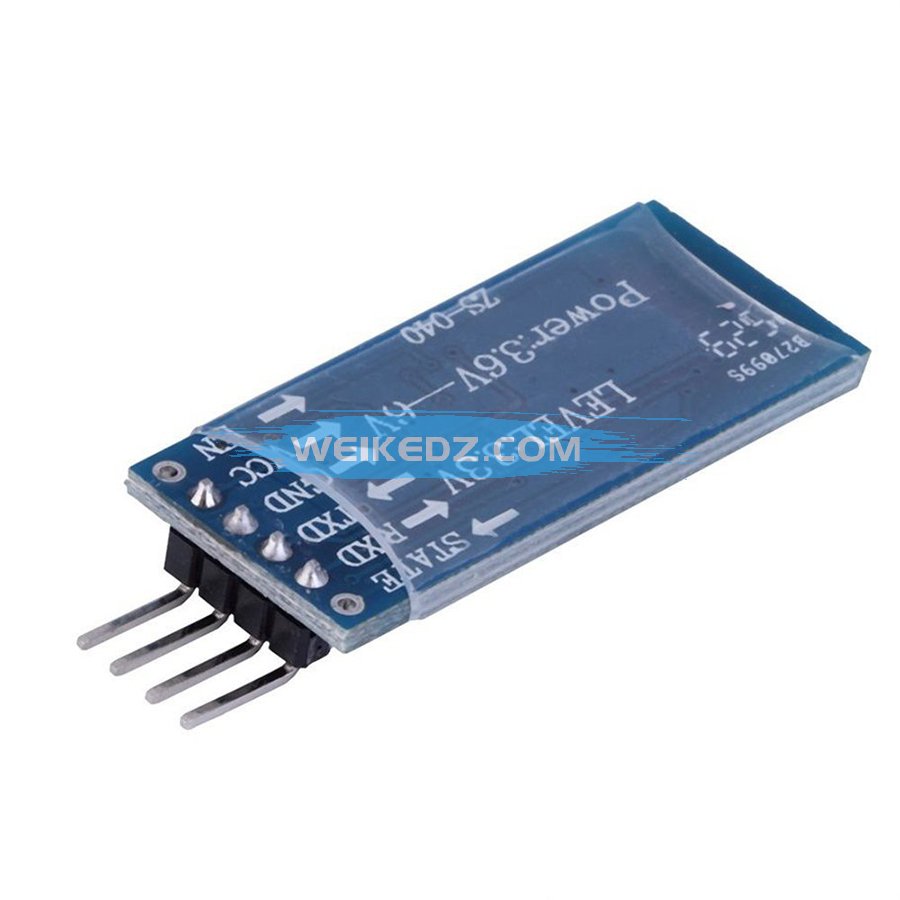

5.引出6个脚:EN/VCC/GND/RXD/TXD/STATE(蓝牙状态引出脚,未连接输出低电平,连接后输出高电平)
6.带连接状态指示灯,LED快闪表示没有蓝牙连接;LED慢闪表示进入AT命令模式
7.板载3.3V稳压芯片,输入电压直流3.6V-6V;未配对时,电流约30mA(因LED灯闪烁,电流处于变化状态);配对成功后,电流大约10mA
8.接口电平3.3V,可以直接连接各种单片机(Arduino/51/AVR/PIC/ARM/MSP430等等),5V单片机也可以直接连接。直接连接单片机串口,不能经过MAX232芯片！
9.空旷地带有效传输距离10米,超过10米也是可能的,但是不对连接质量做保证
10.配对成功以后,可以作为全双工串口使用。无需了解任何蓝牙协议,但只支持8位数据位、1位停止位、无奇偶校验的通信格式。这也是常用的通信格式,不支持其它格式！
11.按下按键再给蓝牙模块通电可以进入AT模式，设置参数和查询信息
12.可以通过AT命令切换主机和从机模式
13.模块默认波特率为9600、默认配对密码为1234、默认名称为HC-05
14.带透明热缩管保护
二、接线方法:
VCC:接电源正极
GND:接电源负极
RXD:接收端,蓝牙模块接收从其它设备发来的数据;正常情况接其它设备的发送端TXD
TXD:发送端,蓝牙模块发送数据给其它设备;正常情况接其它设备的接收端RXD
EN:使能端
