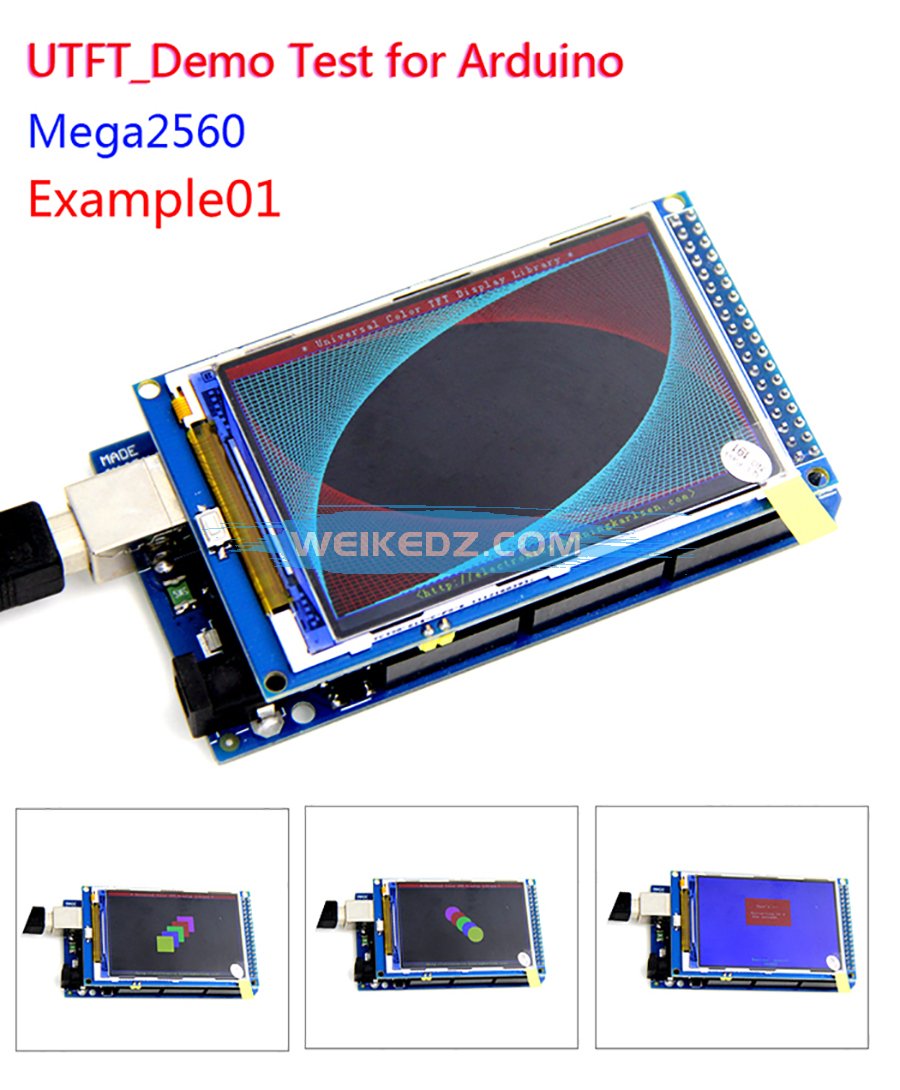

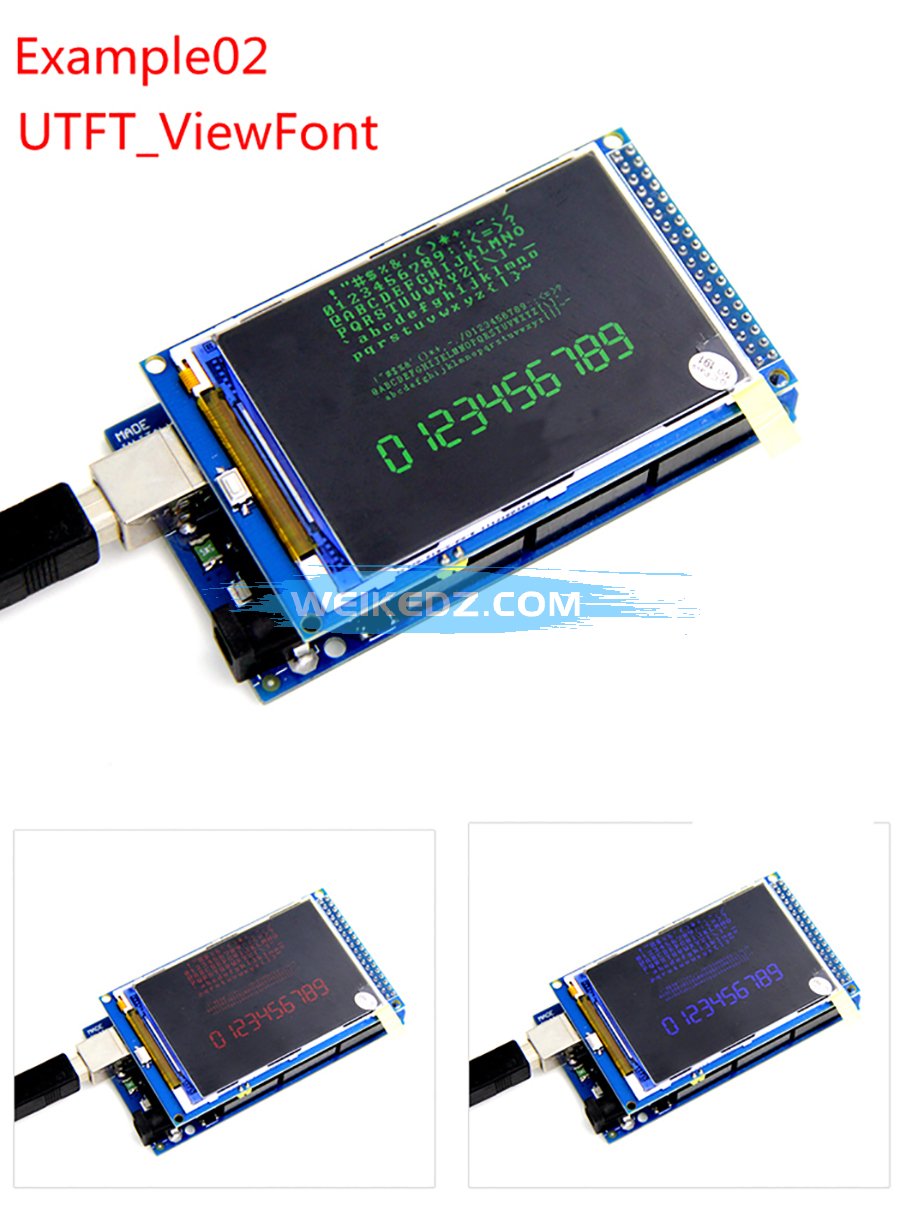

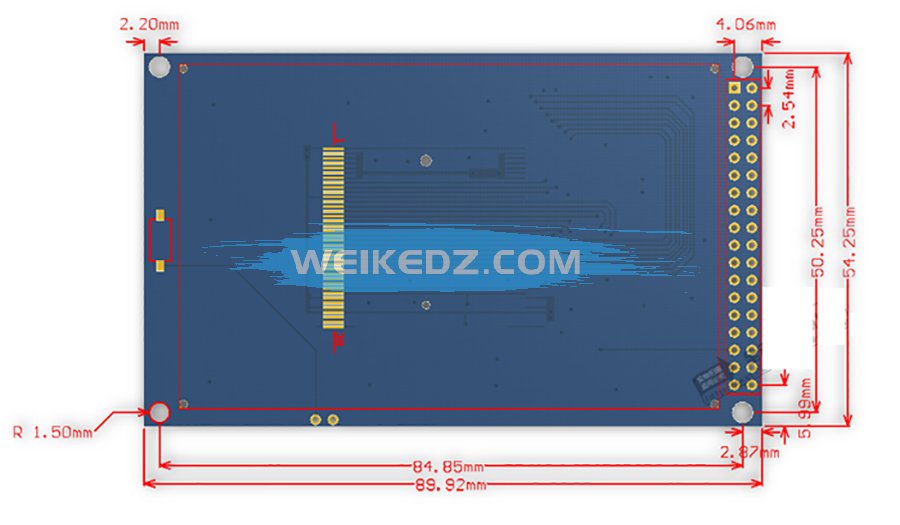

| 驱动芯片 | LCD控制芯片ILI9325，触摸面板控制芯片XPT2046 |
|---|---|
| 类型 | TFT |
| 接口 | LCD：16bit并行，触摸面板：SPI |
| 背光 | LED背光 |
| 色阶指数 | 65536色 |
| 分辨率 | 320x240 （Pixel） |
| 引脚号 | 标识 | 描述 | 功能 |
|---|---|---|---|
| 1 | 5V | 5V电源 | 当5V供电时（1，2脚接5V电源），3.3V端（33，34脚输出3.3V电压） |
| 2 | GND | 接地 | GND |
| 3 | D0 | 数据线 | D0-D15 |
| 4 | D1 | ||
| 5 | D2 | ||
| 6 | D3 | ||
| 7 | D4 | ||
| 8 | D5 | ||
| 9 | D6 | ||
| 10 | D7 | ||
| 11 | D8 | ||
| 12 | D9 | ||
| 13 | D10 | ||
| 14 | D11 | ||
| 15 | D12 | ||
| 16 | D13 | ||
| 17 | D14 | ||
| 18 | D15 | ||
| 19 | CS | LCD片选信号 | 低电平选择LCD |
| 20 | RS | 指令/数据 寄存器选择 |
RS = 1 : 指令寄存器 RS = 0: 数据寄存器 |
| 21 | WR | 写动作 | WR = 0，RD = 1 |
| 22 | RD | 读动作 | WR = 1，RD = 0 |
| 23 | RESET | 芯片重启 | 低电平重启芯片 |
| 24 | NC | ||
| 25 | BLVCC | 5V或3.3V | 背光灯VCC |
| 26 | BLGND | 接地 | 背光灯GND |
| 27 | BLCNT | 背光灯亮度调节 | 可以使用PWM来控制背光灯亮度 |
| 28 | TP_IRQ | 触摸面板中断 | 检测到触摸面板有按下则为低电平 |
| 29 | TP_CS | 触摸面板片选信号 | 低电平选择触摸面板 |
| 30 | TP_SCK | 触摸面板SPI时钟信号 | 连接到SPI的SCK |
| 31 | TP_SI | 触摸面板SPI数据输入 | 连接到SPI的MOSI |
| 32 | TP_SO | 触摸面板SPI数据输出 | 连接到SPI的MISO |
| 33 | 3.3V | +3.3电源 | 当3.3V供电时（33，34脚输入3.3V） 1,2脚悬空 |
| 34 | GND | 接地 |
