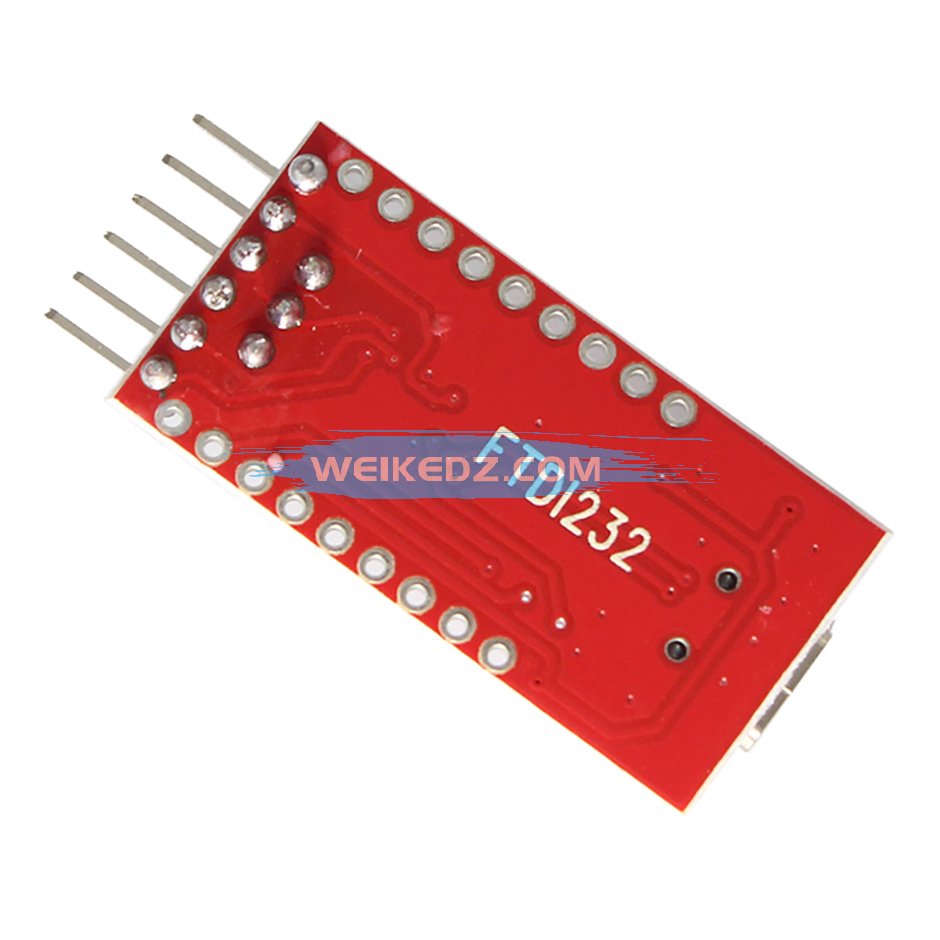

PCB板尺寸：16mm乘以34mm
【FT232R介绍】
随着电脑技术的发展，并口和串口在PC上慢慢的消失了，现在连台式机都少有并口了。但是对于工程师而言，并口和串口都是必不可少的接口，特别是串口。对于没有串口的电脑，最方便的解决方法就是使用USB转串口芯片来虚拟一个串口出来，很多厂家都有生产这样的芯片，比如silicon LABS的CP210x系列、TI的TUSB3410、南京沁恒的CH34x系列、FTDI的FT232系列、Prolific的PL230x系列、艾科的ARK3116等等。从稳定性角度来讲，还是FT232系列最为可靠，可以用它来安心的调试程序而不用担心蓝屏的情况出现。
FT232R芯片是一个单芯片解决方案，一般使用基本不需要外设，连晶振、USB匹配电阻、放置产品信息的EEPROM都已经集成在内部了。FT232R还有一些比较有用的功能，具体细节可以参阅FT232R数据手册。
【硬件介绍】

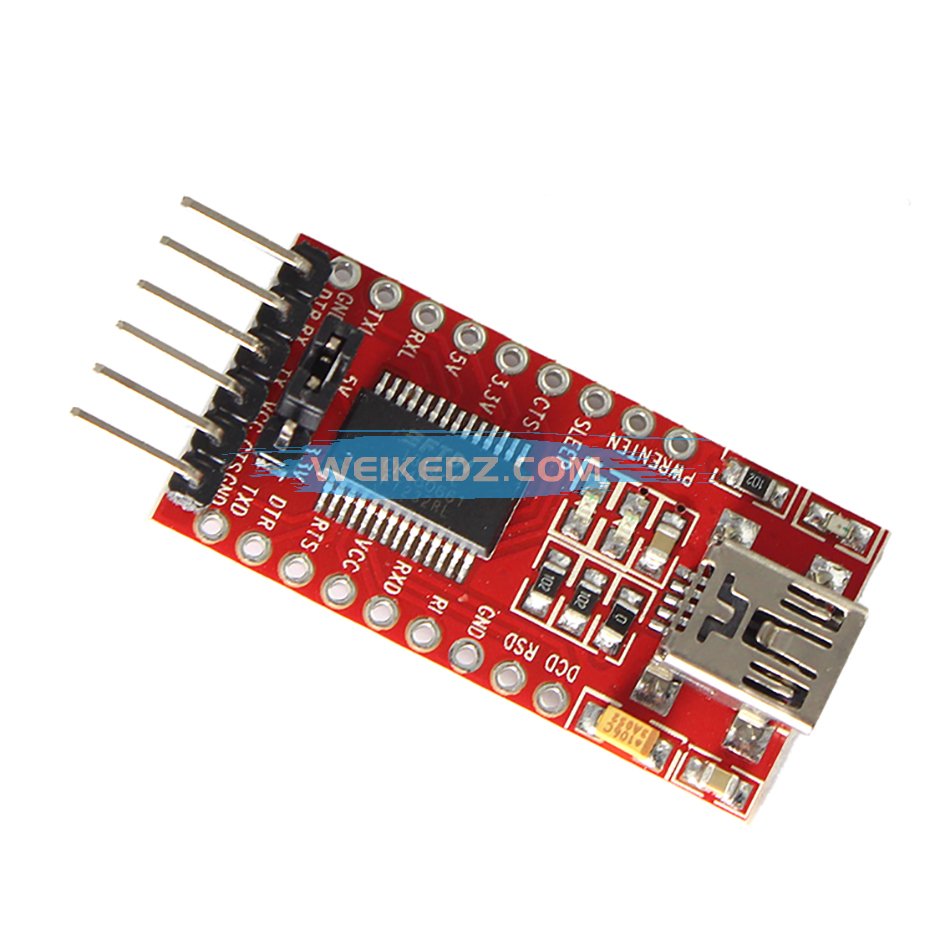

·采用FTDI公司的FT232RL芯片；
·引出FT232RL芯片全部信号端口，TTL/CMOS电平；
·RXD/TXD收发通信指示灯；
·USB供电，可选5V或者3.3V接口电平(如果需要其它电平，可以直接在VCC和GND引脚上提供目标电压)
