1、产品特征

◆ 产品为WTV020芯片外挂SD卡模块，支持32M～1GBit容量卡；

◆ 支持FAT文件系统，SD卡为存储载体；

◆ 支持播放WAV以及4Bit ADCPM格式文件；

◆ 支持自动识别文件夹以及语音文件播放；

◆ 可以播放背景音乐以及插播广告语；

◆ 控制方式有按键控制，二线控制和UART232串口控制；

◆WTV主控芯片有WTV020-16SOP以及WTV020-20SOP两种封装，两者兼容；

◆ 可以进行任意段语音的播放；

◆ 工作电压：DC2.6～3.6V；

◆ 存储内容按文件夹分类，便于操作。

2、产品概述

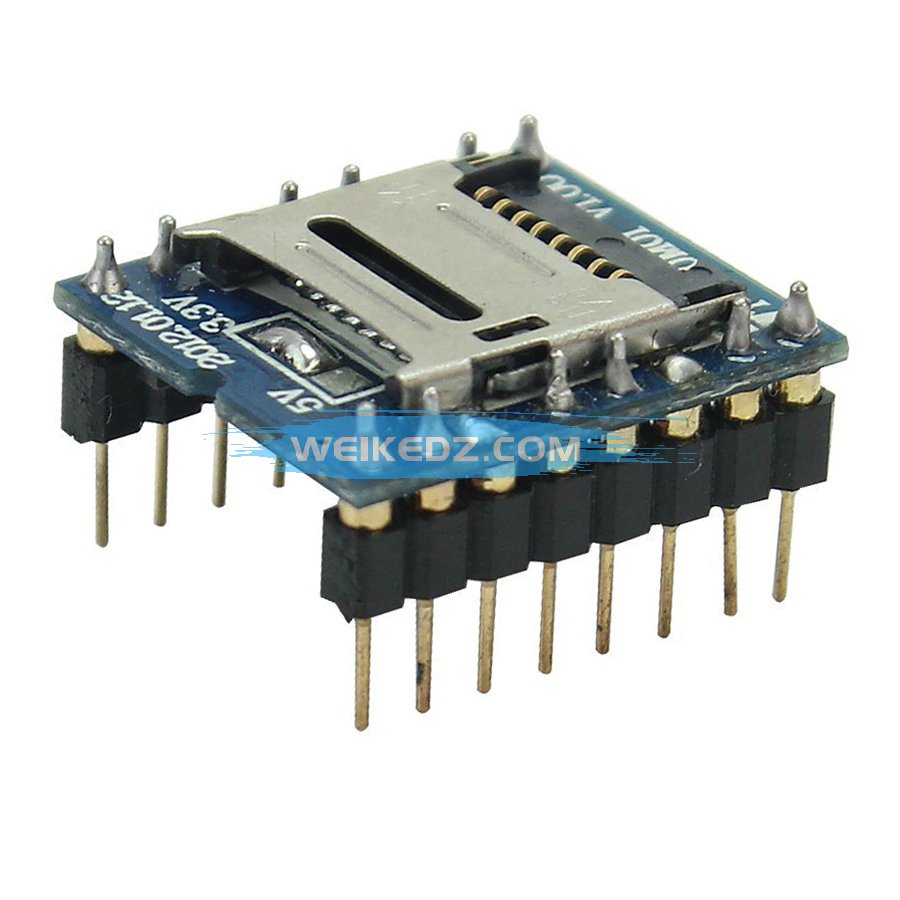

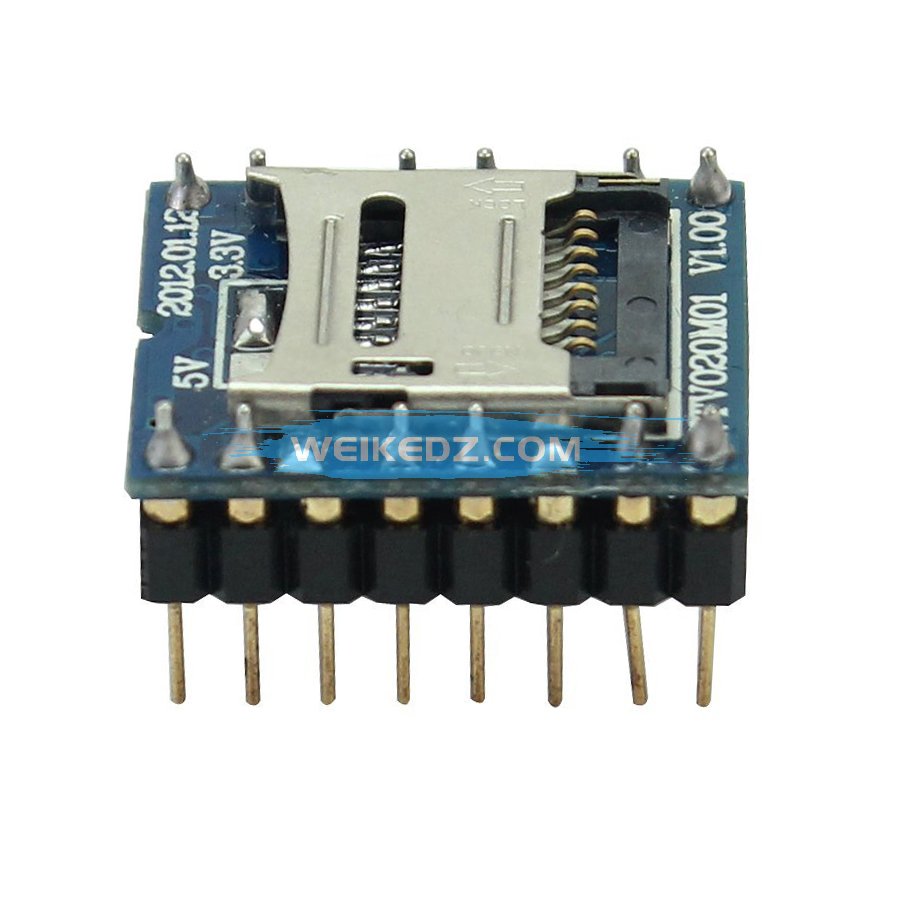

WTV020外挂SD卡语音模块，主控芯片选用WTV020-16S和WTV020-20S封装芯片。语音内容更新直接通过SD卡读卡器在PC机上更换。控制方式也在SD卡存储的一个TXT文件里更改。该模块支持FAT文件系统。支持WAV和ADPCM文件播放。支持二线串口控制方式，按键方式以及UART232串口方式。能自动识别语音采样率以及语音文件格式。

1、产品特征

2、产品概述

WTV020-SD模块是一款可重复擦写语音内容的大容量存储类型的语音模块，可外挂最大容量为1GB的SD卡存储器。能加载WAV格式语音和AD4格式语音。

WTV020-SD模块以WTV020SD-20S语音芯片为主控核心，具有MP3控制模式，按键一对一控制模式（3段语音跟5段语音两种），上电循环播放控制模式以及二线串口控制模式。控制模式是在芯片制样时设置的，在操作过程中不能切换各种控制模式，如需要使用哪种模式进行控制，可向我司订做。

MP3控制模式：具有播放/停止，下一曲，上一曲，音量+，音量-等功能。

按键一对一控制模式（3段语音）：一个按键对应触发一个语音，具备播放3段语音及调节音量加减的功能，所有按键被默认为脉冲不可重复触发。

按键一对一控制模式（5段语音）：具有三种控制方式，⑴、所有按键均为脉冲可重复触发；⑵、所有按键均为播放/停止触发（单曲不循环）；⑶、所有按键均为播放/停止（单曲可循环）。

上电循环播放控制模式：上电后，不需要触发任何I/O口，直接自动播放SD卡存储器内的所有语音，并拥有断电记忆点播放功能，当断电后再上电，自动从上次的断电处继续播放语音。具有两种控制方式，⑴、P04拥有脉冲播放/暂停功能；⑵、P05拥有电平播放/暂停功能。

二线串口控制模式：由单片机通过CLK时钟和DI数据线发送数据对WTV020-SD模块进行控制。可随意播放任何一个地址的语音。此状态下，能进行语音组合播放。

语音内容更新直接通过SD卡读卡器在PC上更换。该模块支持FAT文件系统。支持6KHz～32KHz、36KHz采样率的AD4语音和6KHz～16KHz采样率的WAV音频，能自动识别语音采样率以及语音文件格式。

3、应用领域

WTV020-SD模块可应用在汽车电子（防盗报警器、倒车雷达、GPS导航仪、电子狗、中控锁）、智能家居系统、家庭防盗报警器、医疗器械人声提示、音乐播放、家电（电磁炉、电饭煲、微波炉）、娱乐设备（游戏机、游乐机）、学习模型（早教机、儿童有声读物）、智能交通设备（收费站、停车场）、通信设备（电话交换机、电话机）、工业控制领域（电梯、工业设备）、玩具等领域。

5、封装引脚图

5.1、WTV020-SD-20S

管脚描述：

5.2、WTV020-SD-16P
