M93 2262/2272四路无线遥控套件M4非锁接收板 配四键

商品信息 Product information

资料下载

http://pan.baidu.com/share/link?shareid=497041&uk=2839012393

温馨提示

本店产品只提供描述介绍或电子文档资料，没有技术咨询支持，请初学者慎拍,谢谢理解。

产品说明

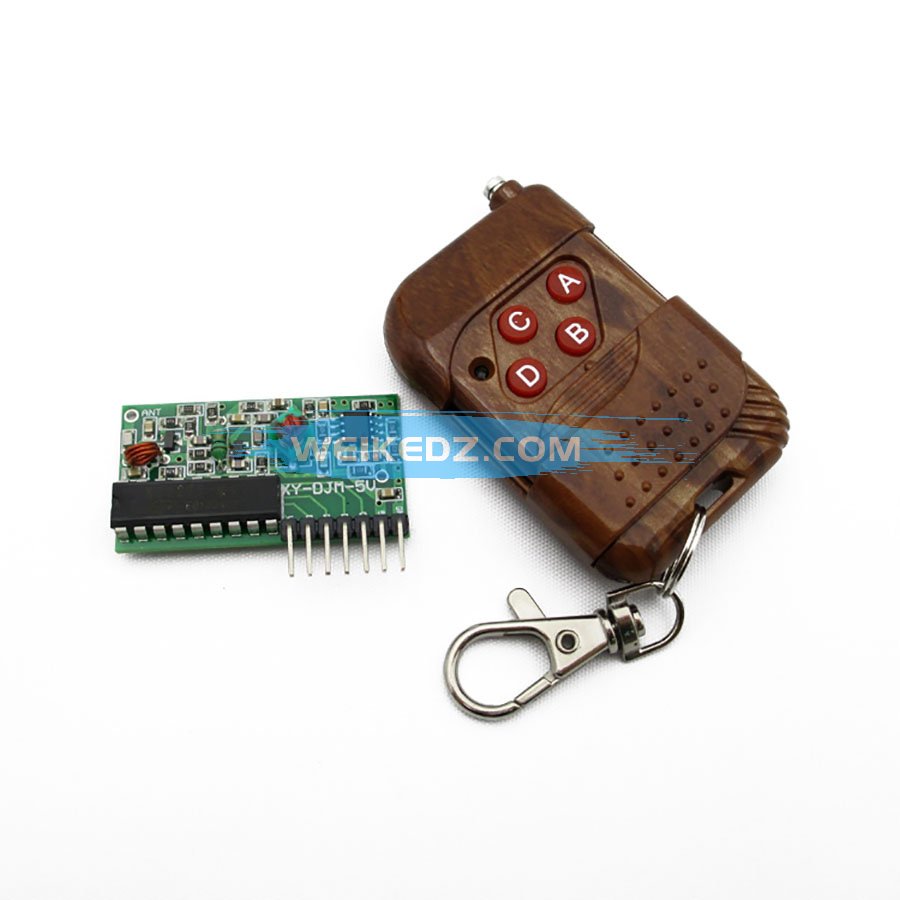

推拉盖四键遥控器

*A B C D 键

*尺寸：58*38*13mm

遥控器技术参数：

工作电压：DC12V（23A/12V电池一粒）

工作电流：10mA@12V

辐射功率：10mw@12V

调制方式：ASK（调幅）

发射频率：315MHZ（声表稳频）工作电流：34mA

传输距离：120-150M（空阔地，接收装置灵敏度为负100dbm）（实际距离一般为标称距离的40%-70%）

编码器类型：固定码

解码接收模块技术参数：

工作电压(V)：DC-5V

静态电流(mA)：4.5MA
调制方式：调幅（OOK）
工作温度：-10℃~+70℃
接收灵敏度(dBm)：-105DB

工作频率(MHz)：315

编码方式：焊盘编码（固定码）
工作方式：M4（点动：按住不松手就输出，一松手就停止输出）

尺寸(LWH)：41*23*7mm

备注：

如距离要求较远，接1/4波长的天线，一般采用50欧姆单芯导线，天线的长度315M的约为23cm，433M的约为17cm；
天线位置对模块接收效果亦有影响，安装时，天线尽可能伸直，远离屏蔽体，高压，及干扰源的地方；
使用时接收频率、解码方式应与发射匹配。

【脚位及使用说明】：
脚位 名称 功能说明
1 VT输出状态指示
2 D3数据输出
3 D2数据输出
4 D1数据输出
5 D0数据输出
6 5V电源正极
7 GND电源负极
8 ANT接天线端
接收模块一共有八个外部接口，上面有英文表示。"5V"表示接电源正极，" D0、D1、D2、D3"表示输出，"GND"表示接电源负极，"ANT"表示接天线端。

发货清单

推拉盖四键遥控器×1；

解码接收模块 ×1。
