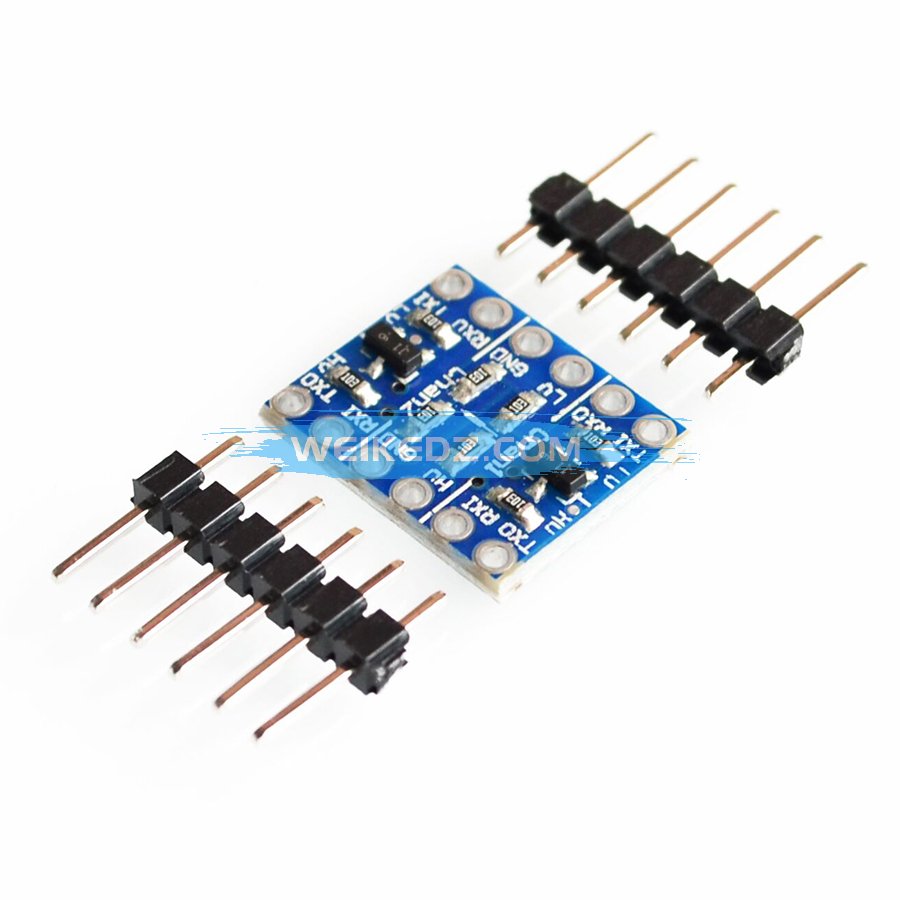

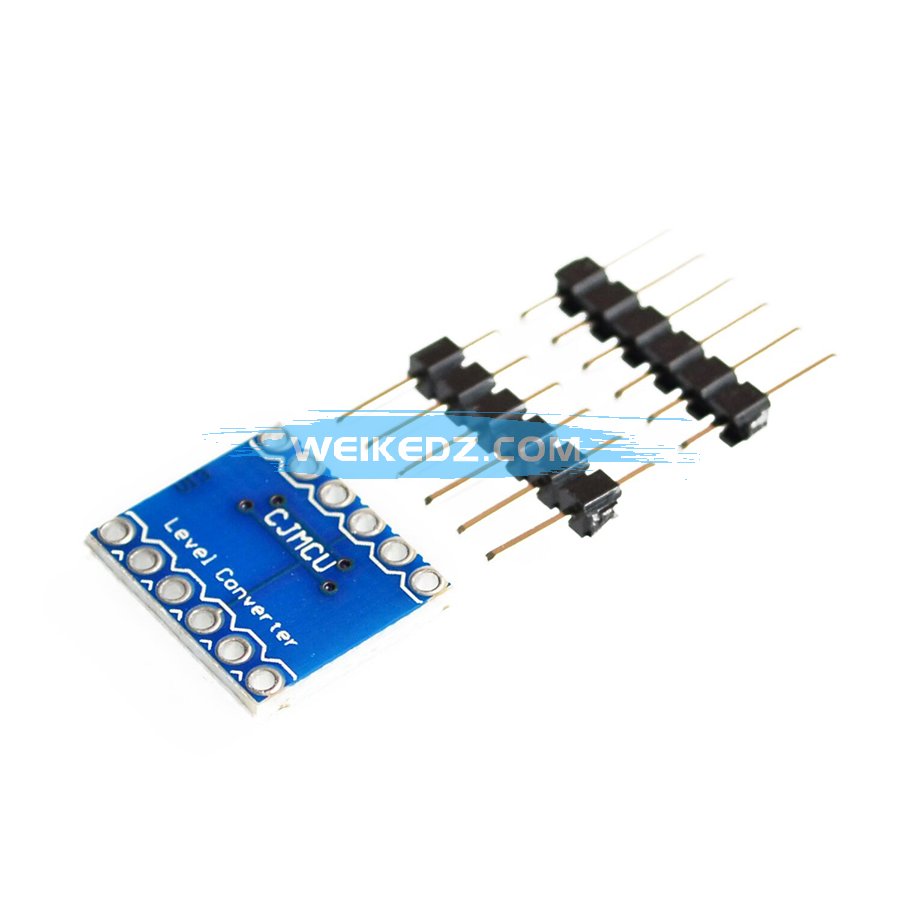

产品概述:
由于部分单片机开发板和设备是3.3V工作的，而也有单片机开发板和设备、传感器等是的5.0V工作电源，所以当两者需要通讯时，就出现了工作电压不一致的情况，令用户使用起来不方便。本产品就是针对这个问题和解决这个问题设计的。本模块在3.3V和5.0V的不同设备中提供了可行性，起了桥接的作用。
模块特点：
1、2个通道的高电压逻辑和低电压逻辑双向转换
2、2个通道的高电压逻辑转换成低电压逻辑的单向转换
3、模块兼容面包板，可以直接插在面包板上使用
4、实现串口直接的 5V与3.3V电平通讯。
5、最高稳定通信波特率28800bps。
6、可实现UART、IIC、1-wire，SPI等总线信号3V-5V电平的双向转换。
7、兼容性：
(1)AVCC接5V系统电源 (2)ASCL接5V系统SCL
(3)ASDA接5V系统SDA (4)AGND接5V系统GND
(5)BVCC接3V系统电源 (6)BSCL接3V系统SCL
(7)BSDA接3V系统SDA (8)BGND接3V系统GND
应用范围:
1、5V单片机与3.3V单片机串口通信。
2、3.3V串口下载器与5V单片机串口通信。
3、5V单片机与3.3V应用模块串口通信。
产品尺寸图：
12.5 X 15（mm）
使用说明：
接线说明：
HV接5V电源
LV接3.3V电源
GND接电源负极，两个电源公地
RXI输入5v TTL，将在RXO输出3.3v TTL
TXI输入输出3.3V TTL ，TXO输入输出5V TTL， TXI与TXO双向互转
注意：
1、如果高压区和低压区的电源已经共地，这模块中的G 只需接1 根地即可。
2、该转换模块相当于一条直线，每个端口都一一对应，只是2 边的电压不一样，
从而实现了不同电平之间的通讯。
3、本模块不可以当做稳压器或者变压器的功能进行使用，只可以用于IO 口
电平之间的小电流的通讯。
4、本模块排针无焊接，但是有配套。
