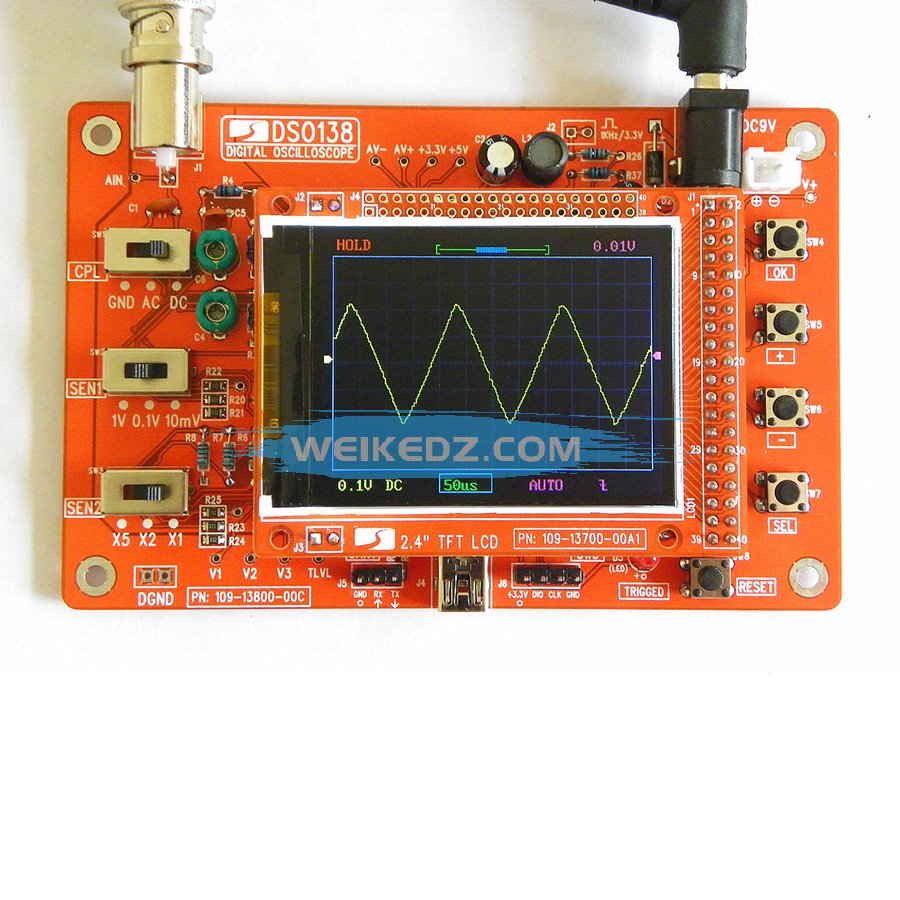

DSO138示波器套件是一款专门面向电子专业教学、实训的套件，采用ARM Cortex-M3处理器和彩色TFT屏幕，具有电路简单可靠，制作难度适中，制作成功率高的特点。DSO138套件突出了示波器电路的特点，使学生在学习实际制作技能的同时深入了解示波器的结构和原理。示波器本事具有良好的实用性，学生在完成制作后同时获得一台有用的工具，对日后学习电子技术有莫大的帮助。
值得特别指出的是该示波器同时又是一块带彩色TFT LCD显示的STM32单片机（STM32F103C8）开发实验板，结合今越电子提供的源程序开发包，用户可以在其基础上开发各种功能程序。
DSO138示波器制作套件特点：
-
面向电子制作实训，说明资料完整详细，包括电路图、制作指导、使用说明、故障排除办法等，制作成功率高。
-
元件种类多样，适合学生进行元件识别、直插元件焊接、贴片元件焊接训练。
-

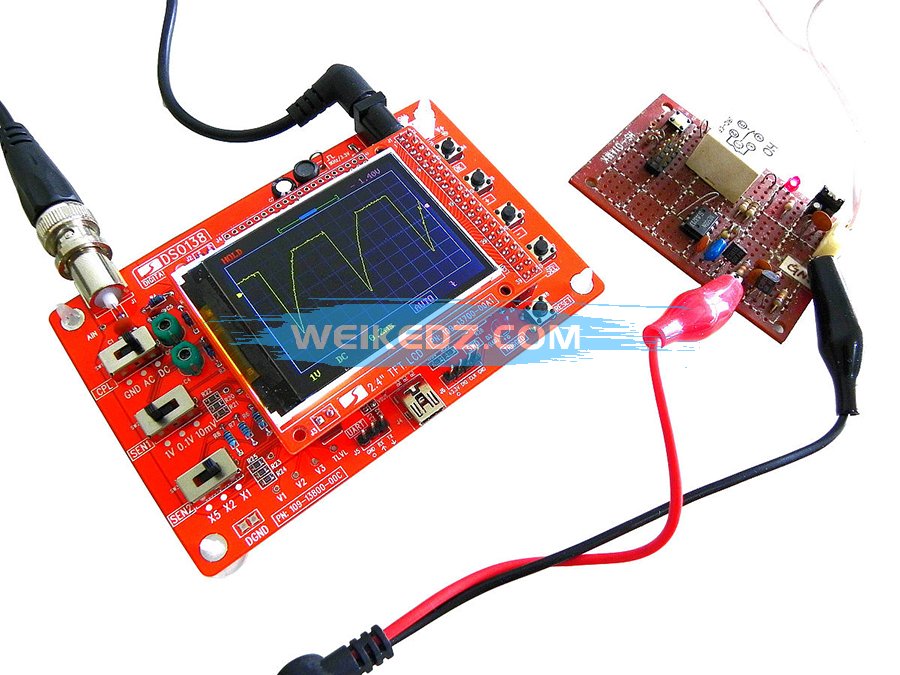

学生可在制作的同时获得一件实用工具，可对音频、视频同步、低频开关电源、红外接收发射等许多场合的信号波形进行有效观察测量，增加学习兴趣，提高学习效果。
-

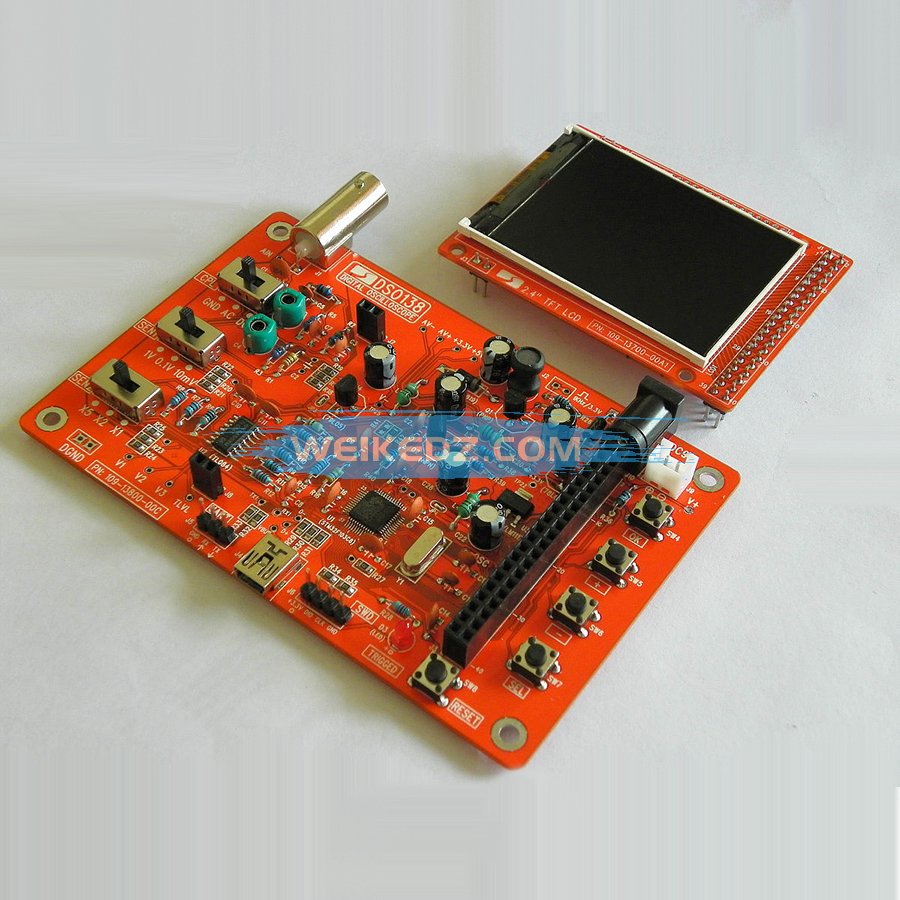

套件采用ARM Cortex-M3处理器（STM32F103C8），并包含一块2.4寸彩色TFT显示屏，可作为ARM开发试验板。
-
提供源程序，有能力的朋友可在套件基础上进行二次开发，例如可将它改为毫伏表、数据记录仪等等。
-
电路简单可靠，价格低廉
-
最高实时取样率：1Msps
-
精度：12Bit
-
取样缓冲器深度：1024字节
-
模拟频带宽度： 0 - 200KHz
-
垂直灵敏度：10mV/Div – 5V/Div (按1-2-5 方式递进)
-
垂直位移可调，并带有指示
-
输入阻抗：1MΩ
-
最高输入电压：50Vpp（1:1探头），400Vpp（10:1探头）
-
耦合方式包括DC/AC/GND
-
水平时基范围：10μs/Div – 50s/Div (按1-2-5 方式递进)
-
具有自动、常规和单次触发方式，方便捕捉瞬间波形
-
可用上升或下降边沿触发
-
触发电平位置可调，并带有指示
-
可观测触发之前的波形(负延迟)
-
可随时冻结波形显示(HOLD 功能)
-
自带1KHz /3.3V方波测试信号源
-
