A.功能

1.电参数测量功能（电压、电流、有功功率、电量）。

2.超载报警功能（超过功率报警门限，背光和功率闪烁提示）。

3.功率报警门限预置功能（可自行设置功率报警门限）。

4.电量按键清零功能。

5.掉电数据保存功能。

6.大屏幕LCD液晶屏全显功能（同时显示电压、电流、有功功率、电量）。

7.背光功能。

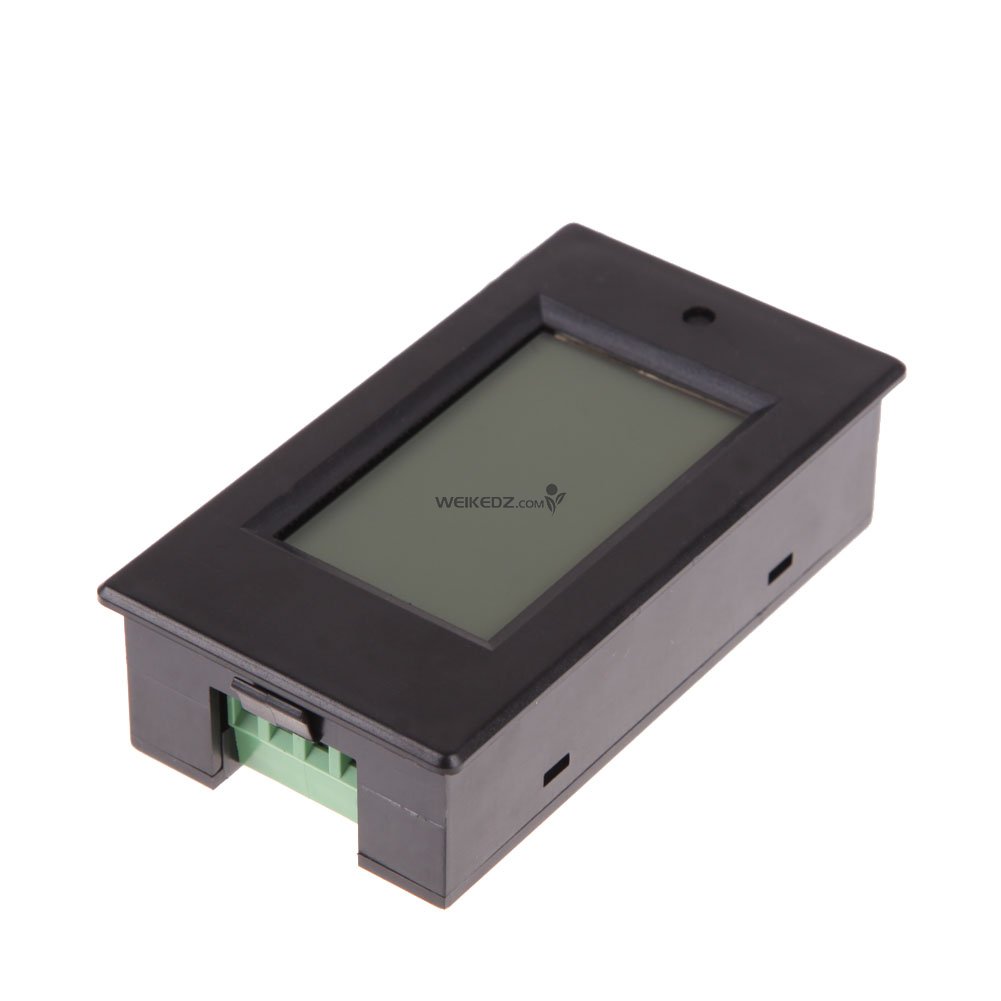

B.显示及按键

一．显示界面

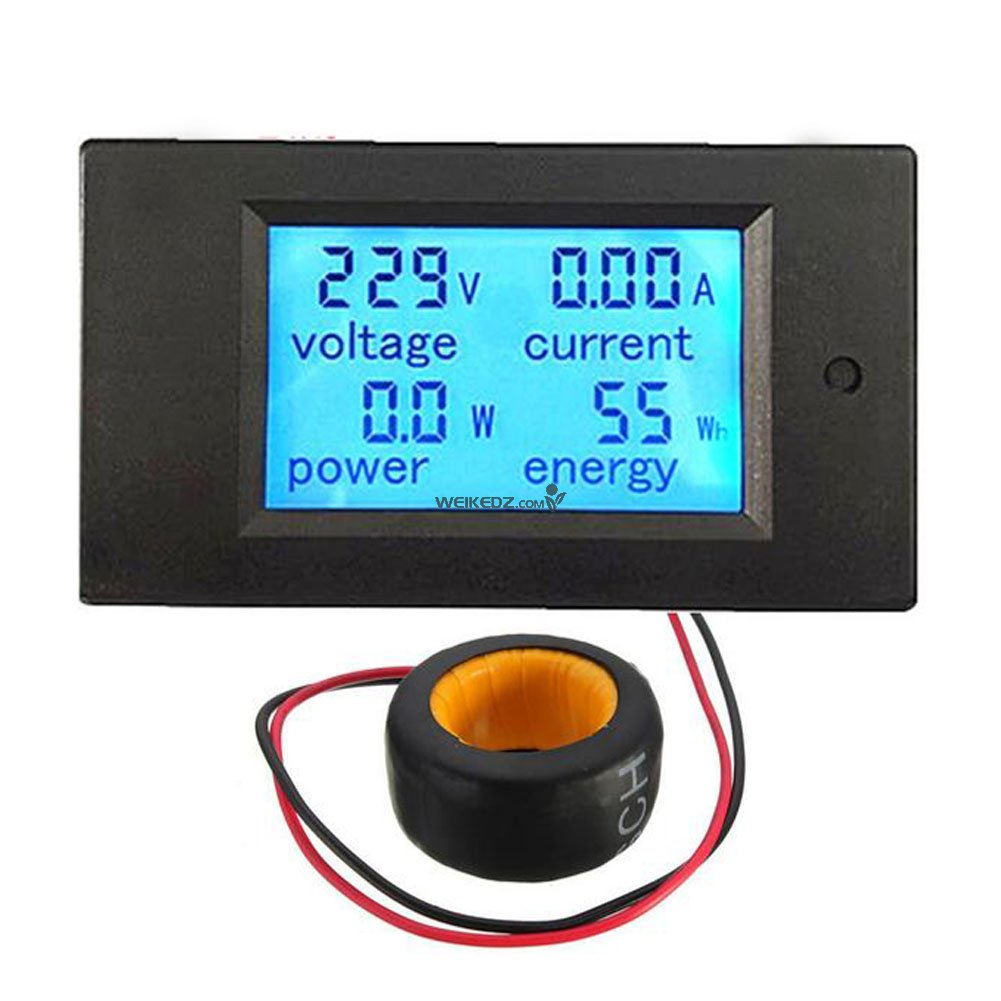

    显示由大屏幕LCD液晶屏同时显示电压、电流、功率、电量参数 ，如图1所示。

二．显示格式

1.功率：测试量程0~22kW

        1kW以内显示格式0.0~999.9W；

        1kW以上显示格式1000~9999W；

        10kW以上显示格式10.0~22.0kW。

2.电量：测试量程0~9999kWh

        10kWh以内显示格式0~9999Wh；

        10kWh以上显示格式10~9999kWh；

3.电压：测试量程80~260V

        显示格式80~220V

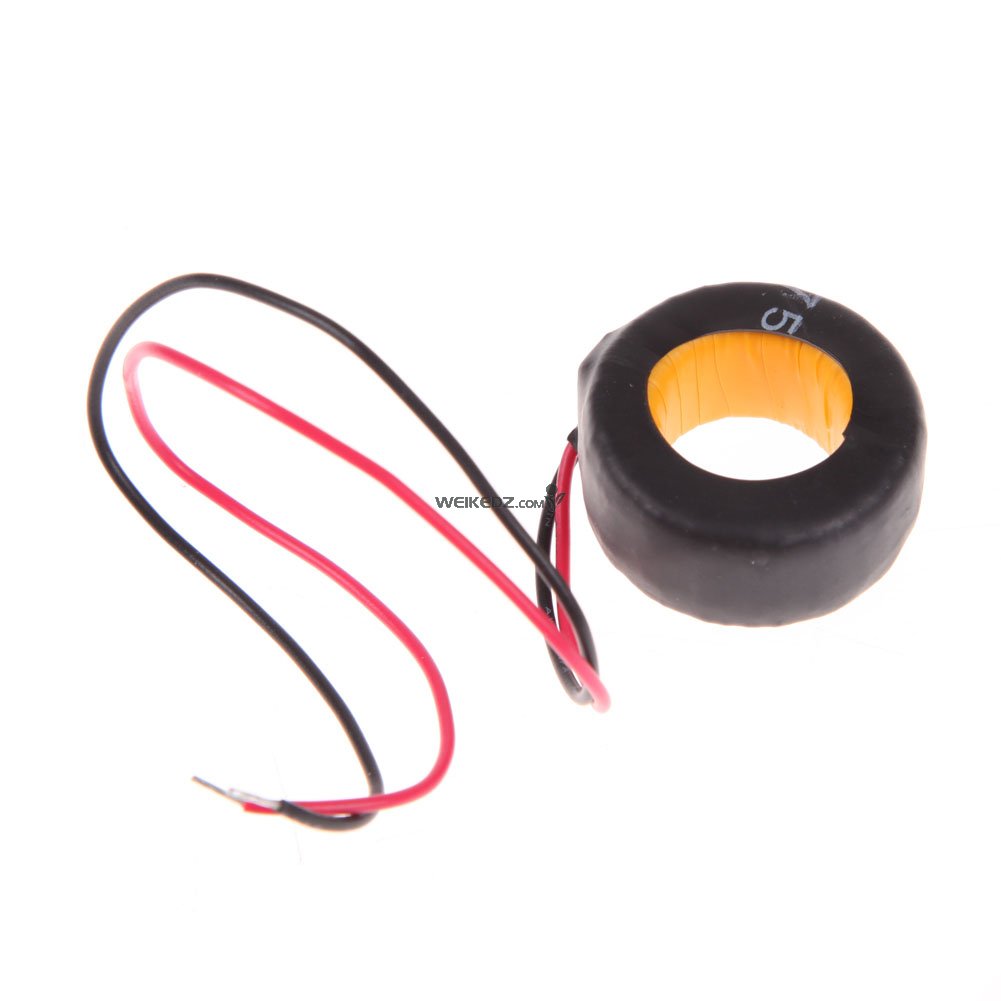

4.电流：测试量程0~100A

        显示格式0.00~99.99A。

三．按键

1.背光控制

可通过短按按键来打开或关闭背光，背光状态掉电自动保存。

2.电量清零

  步骤1：长按按键5秒直到电量显示窗口数字闪烁，然后松开按键；

步骤2：若再次短按按键，则电量数据清零并退出清零闪烁状态；

步骤3：若再次长按按键5秒直到不再闪烁，则表示电量数据不清零并退出清零状态。

3.功率报警值设置

步骤1：长按按键，当LCD屏显示“SET CLr”后松开按键，进入功率报值设置状态；

步骤2：功率区域显示当前的功率报警值且最低数位开始闪烁，此时可通过短按按键对该数位+1，当没有按键操作超过3秒时，自动切换数位，设置方法同上；

步骤3：设置完成后长按按键超过5秒自动保存退出，有功功率门限设置的范围为0.0～22.0kW。

E.注意事项

1.本模块适用于户内，不能户外使用。

2.所加负载不能超过额定功率。

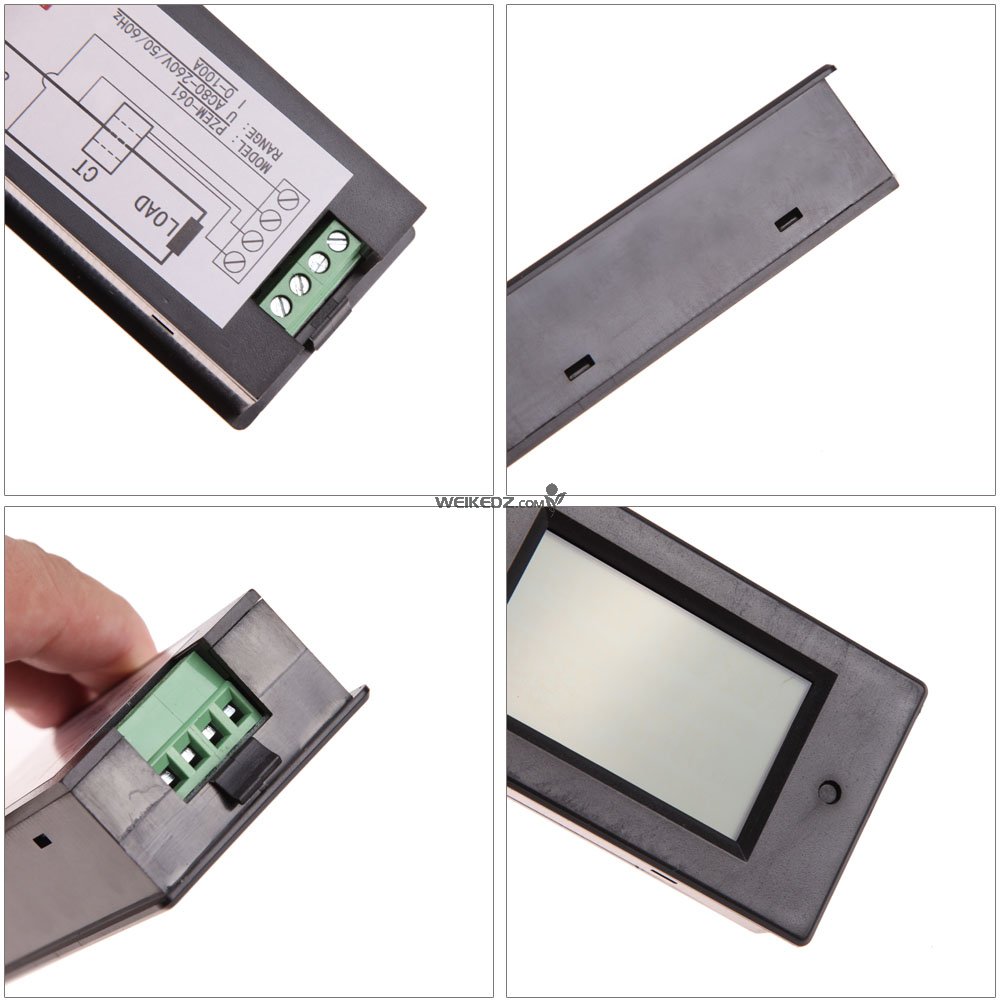

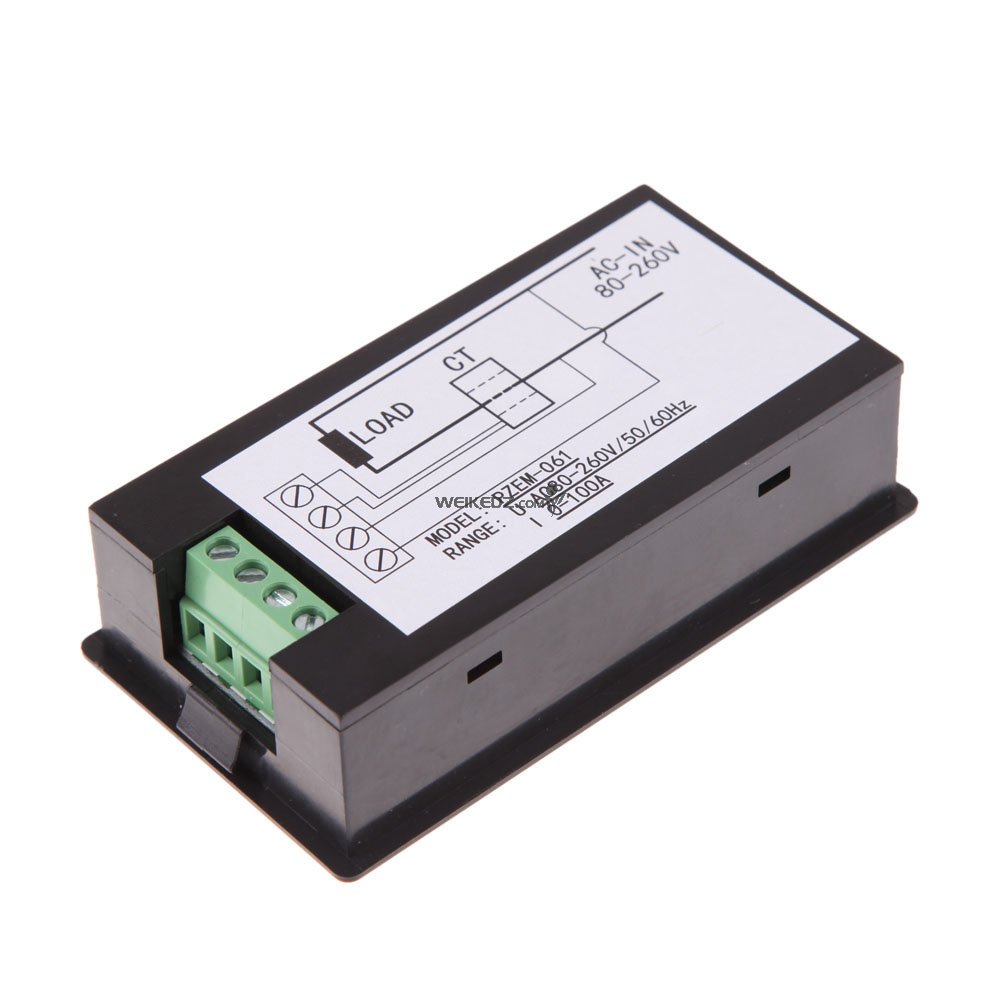

3.接线顺序不能搞错。

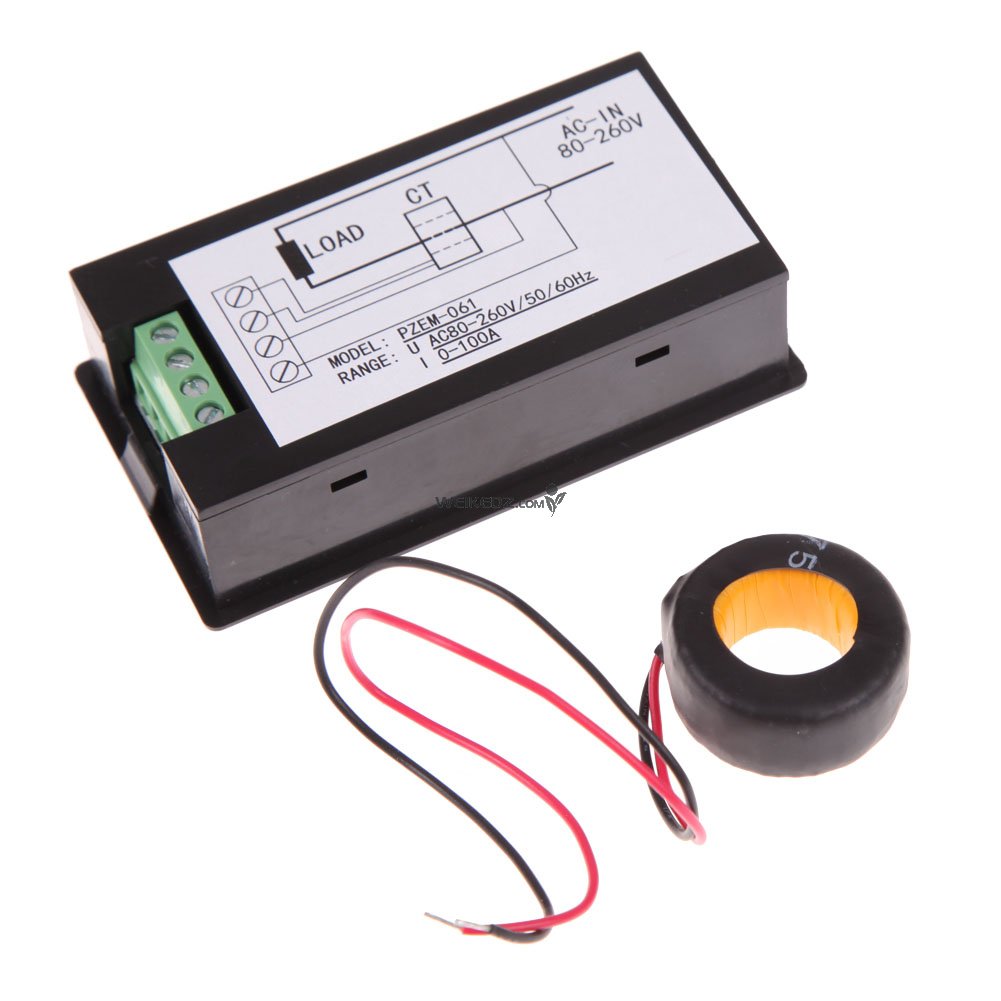

F.规格参数

1.工作电压：80～260VAC

2.测试电压：80～260VAC

2.额定功率：100A/22000W

3.工作频率：45-65Hz

4.计量精度：1.0级
