产品简介

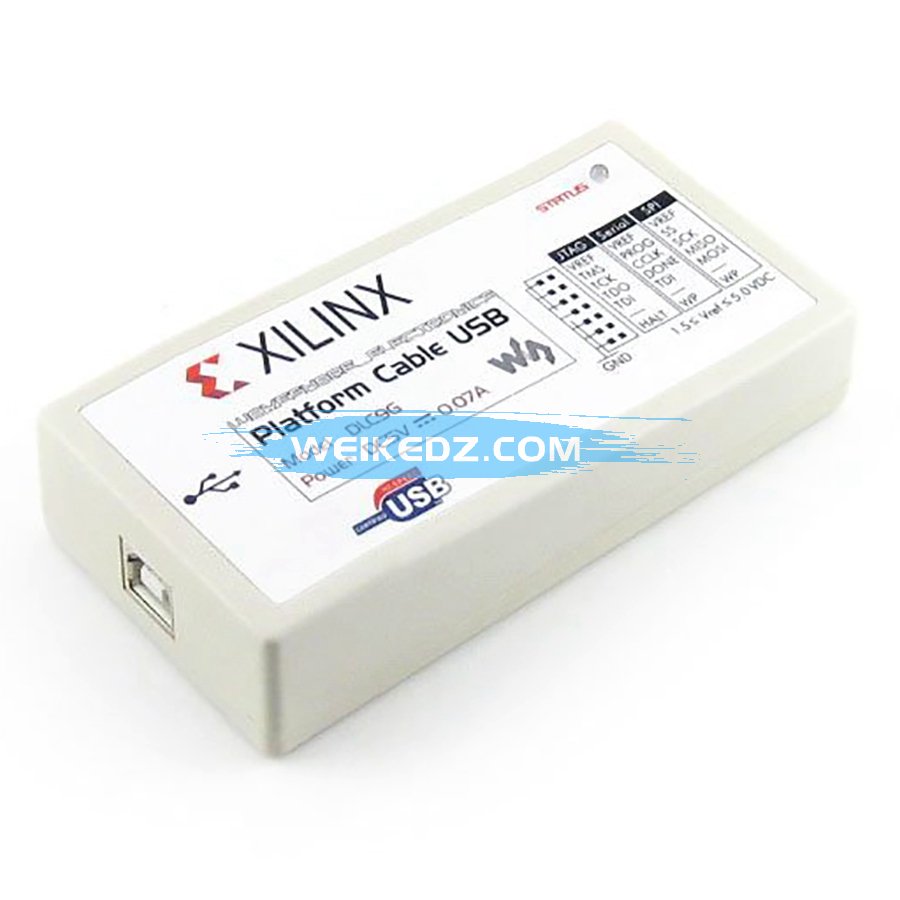

Platform Cable USB 功能概述

• 采用CY7C68013A+XC2C256方案，与原装Platform Cable USB完全兼容
• 支持所有Xilinx器件下载，包括FPGA / CPLD / ISP Configuration PROM所有器件
• 支持JTAG / Slave Serial / SPI下载模式，可配置所有Xilinx器件
• 支持目标系统的下载接口电压：5V / 3.3V / 2.5V / 1.8V / 1.5V
• 支持Xilinx ISE / iMPACT / ChipScope
• 目标器件下载时钟可选，且支持XILINX软件的自动调速

支持的软件

• Xilinx ISE
• iMPACT
• ChipScope

支持的器件

• 支持所有Xilinx器件下载，包括FPGA / CPLD / ISP Configuration PROM所有器件

产品特性

• 采用CY7C68013A+XC2C256方案，与原装Platform Cable USB完全兼容

与PC机的连接

• 通过USB接口与计算机连接

与目标板的连接

• 通过 JTAG、Slave Serial、SPI 接口与目标板连接

硬件开发环境

通过Platform Cable USB连接“FPGA/CPLD目标板”和“PC”，建立完整的硬件开发环境，对目标芯片进行编程、调试

连接目标板

Platform Cable USB可以通过三种接口连接至目标板，接口定义如下:

请注意，VCC和GND切勿接反，以免烧坏Platform Cable USB

Platform Cable USB状态灯说明

• 红紫色：接入了USB
• 紫色：接入了USB，且Vref有电供入（连接的开发板有上电）

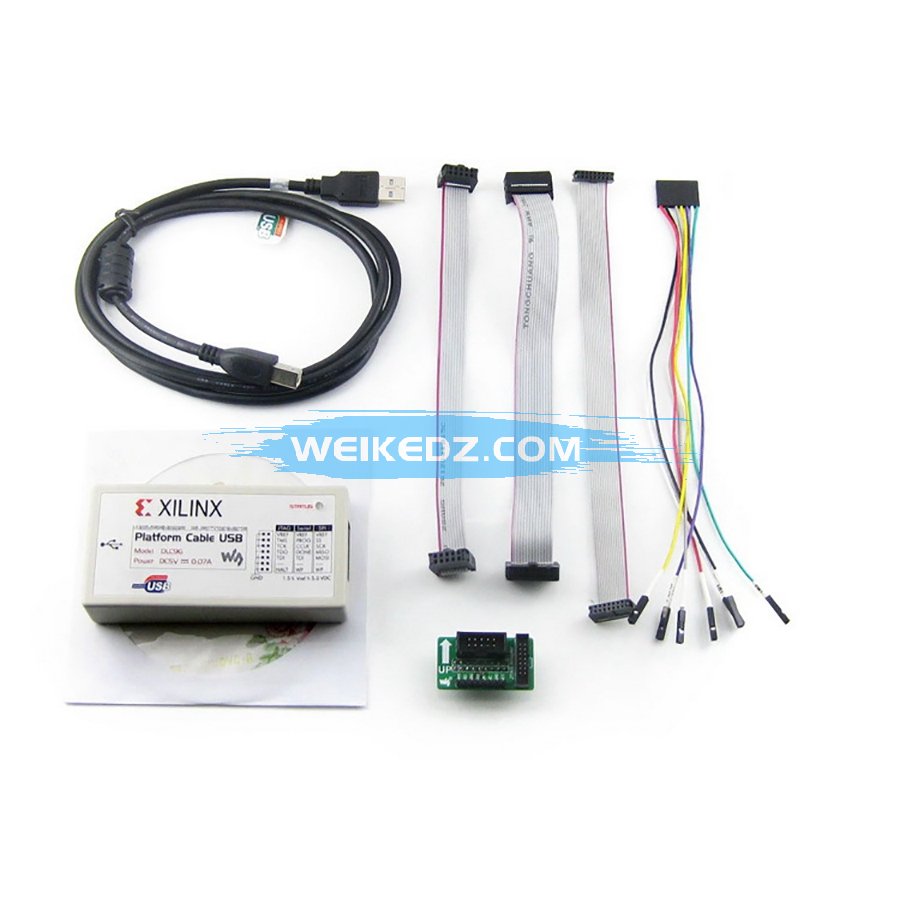

配置清单

1. Platform Cable USB编程器 × 1
2. JTAG Adapter(JTAG转接块) × 1
3. USB数据线 × 1
4. 8-pin转7pin散头线 × 1
5. 14-pin(2.54mm间距)JTAG线 × 1
6. 14-pin(2mm间距)JTAG线 × 1
7. 10-pin(2.54mm间距)JTAG线 × 1
8. 资料光盘 × 1
