宝贝描述：
● 高精度，高可靠性，适用高端应用场合
● 具有反接保护，接反不烧。
10A电压电流表头不需要分流器（内置分流器），50A/100A电压电流表头配送分流器（注意：测试电流无论电流大小在接电源之前必须先接分流器）
如果需高压版本电压电流表点击链接：https://item.taobao.com/item.htm?id=523270981124
技术参数：
|
电压测量范围 |
0.0V-100V |
|
电流测试范围 |
0-10A, 0-50A, 0-100A (3种量程可选) |
|
供电范围 |
注意：DC4-30.0V（超出30V需要外接独立电源） |
|
电压误差 |
±0.1% |
|
电流误差 |
±1% |
|
外接分流器规格 |
75毫欧 |
|
工作电流 |
< 20mA |
|
刷新速度 |
约300mS一次 |
|

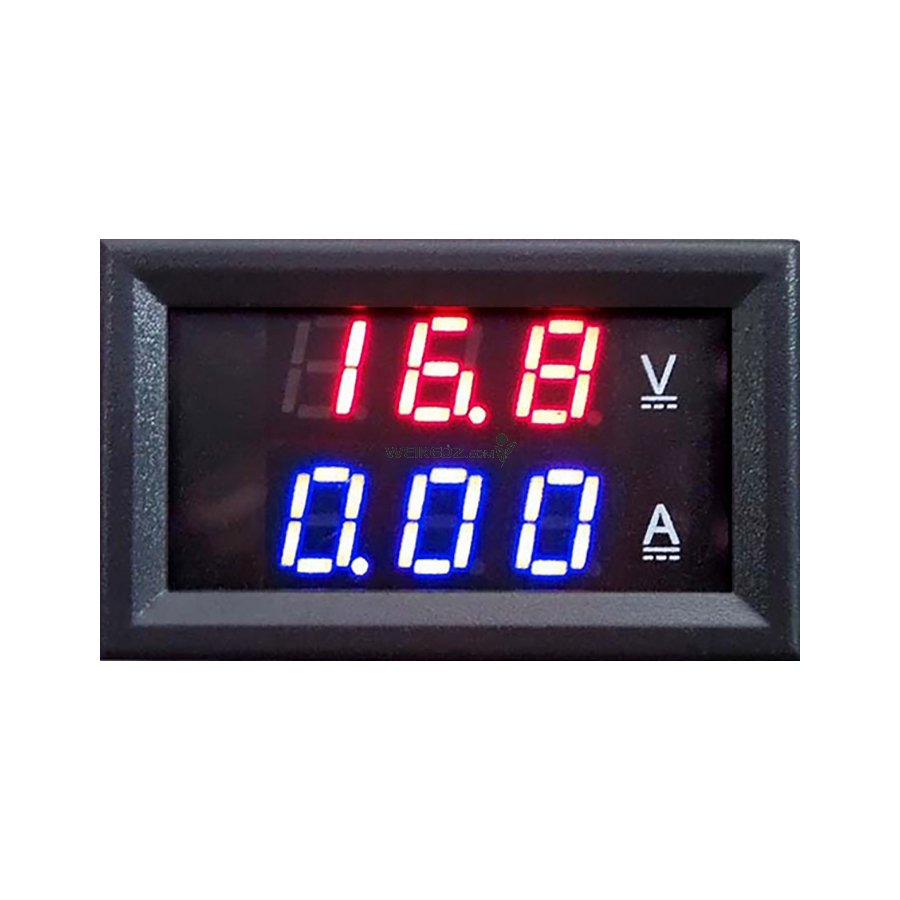

显示方式 |
双三位0.28”LED数码管 |
|
显示颜色 |
红色+红色，红色+蓝色。可选 |
|
引线长度 |
15cm |
|

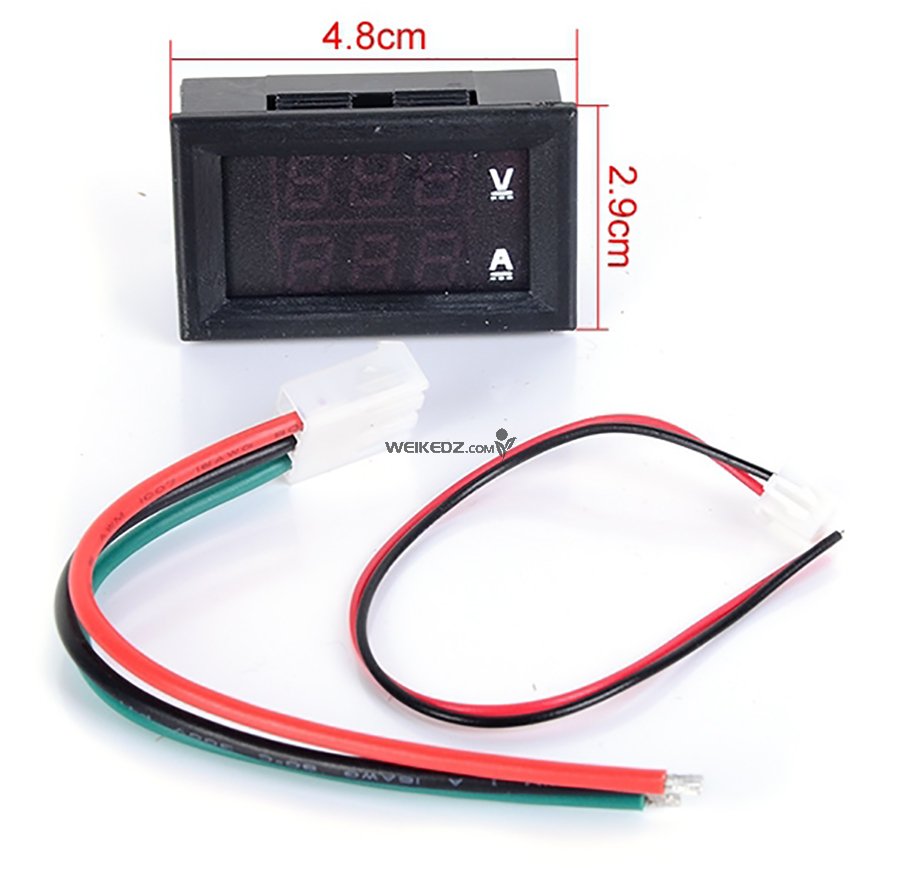

外形尺寸 |
48 x 29 x 22 mm ，长 X 宽 X 厚； |
|
安 装 孔 |
46 x 27 mm |
|
净 重 |
g |
|
毛 重 |
g |
|
工作温度 |
-10℃~65℃ |
|
|
|
很多客户超出30V没有外接独立电源直接供电，导致产品烧掉，（再重说一边，我们出厂百分百测试）根据客户经常出现的各种疑问作出以下总结参考：
注意：量程为50A或100A的表不管测量的电流是否少于10A一定要接上分流器才能测量电流！否则会烧坏表头。
电压显示正常，电流显示0.00或0.0
确保粗黑线是接到电池的负极，粗红线接到负载的负极。（注意放电跟充电的接线不一样，见最后关于负载和电源的概念）。（表头使用原装进口芯片，出厂时经过非常严格的测试与校准，保证100%没质量问题才出厂。遇到电流显示0的情况99.99%是接线不对，请耐心细心检查接线）
电流显示不准
如果是直接供电的或独立供电电源跟设备电源是共地的，只要把细黑线断开即可精准。
接上电源不显示
凡是交流电经过整流的电一定要接一个1000uF以上的电解电容滤波后才能给表头供电。
判断表头好坏（下面是正常表头的两种情况）
不接分流器，接细红线和细黑线到电源，量程为50A的表头电流显示50.0~59.9，量程为100A的表头显示100~109；
接上分流器，接细红线和细黑线到电源，量程为50A的表头电流显示0.00，量程为100A的表头显示0.0；
其它注意事项
测电流只能串在电源的负极和负载的负极。
电压范围：5根线的表头供电电压范围是4~28V，也就是细红线接的电压不能超过28V。
关于负载和电源的概念
放电时：电池、开关电源、变压器是电源，电阻、电灯、电机、用电的设备是负载。
充电时：充电器、发电机、太阳能是电源，充电池、蓄电池是负载。
