产品详细信息
低ZVS 12-48V 20 1000 w高频感应加热机模块
特点:
本节使用低压直流电源的感应加热12-48V
最大电流20A,最大功率1000 w。
53 v电源正常工作时进行测试。
由于其温和的力量,可以用于DIY一小部分玩家做淬火,退火等热处理,

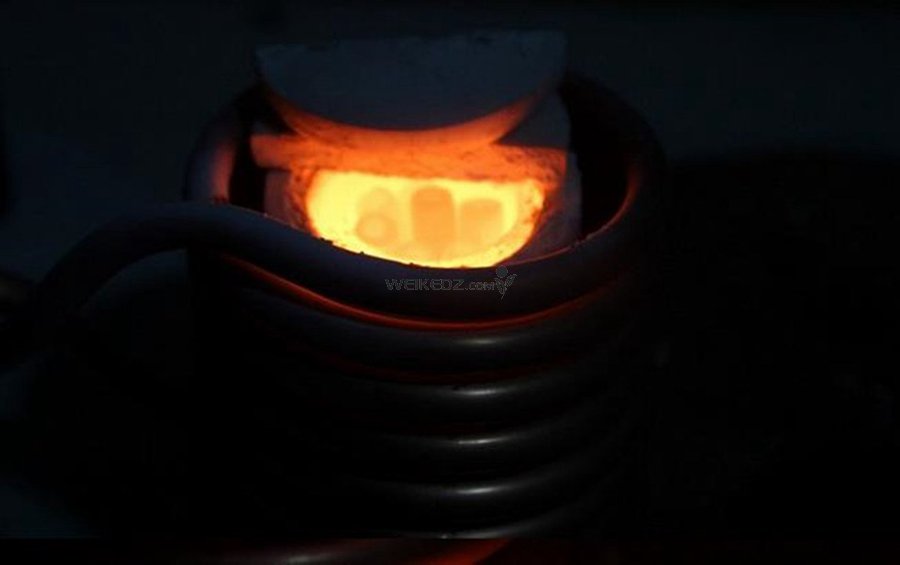

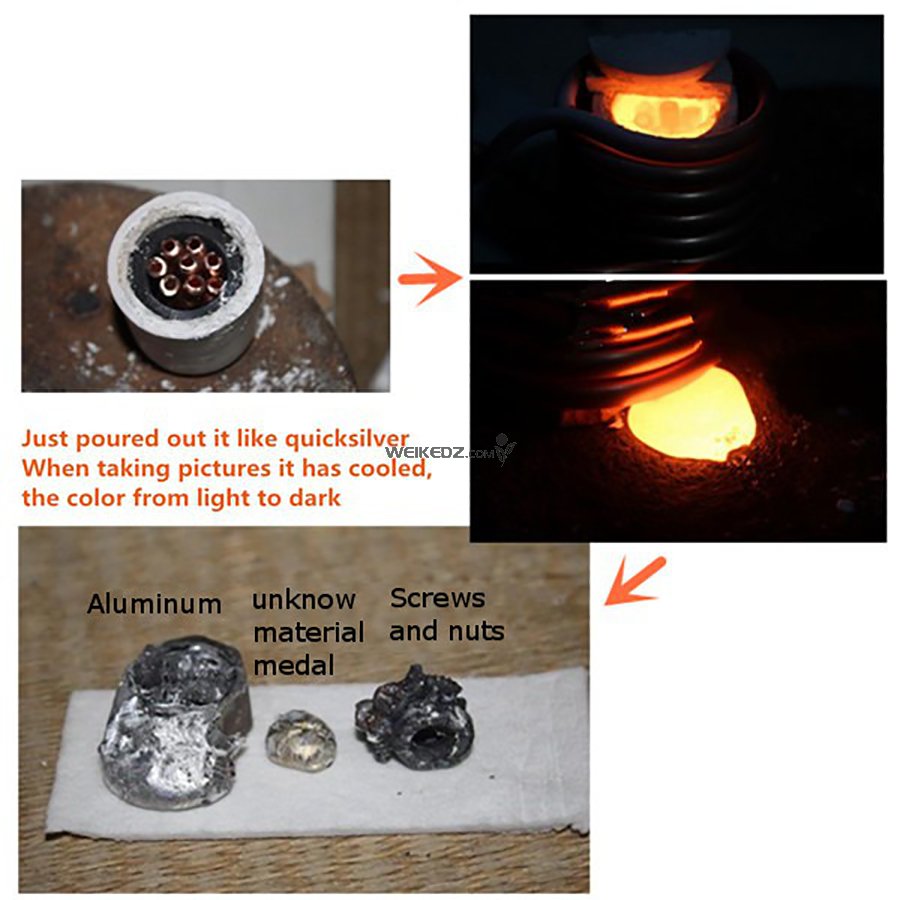

也可以用石墨坩埚熔炼金、银、铜、铝和其他金属,均匀加热快,非常方便。
线圈的内径:40毫米
线圈的高度:50毫米
24 v输入3 a的空载电流
48 v输入空载电流的6
电压越高,加热电流越大时一样的,效果更好,
但同时也是大热,为了消除实际情况选择输入电压,一般使用的单词24 v或36 v电源就足够了。
它适合12-36V电源(不包括)
线圈接受40毫米坩埚。
注意:

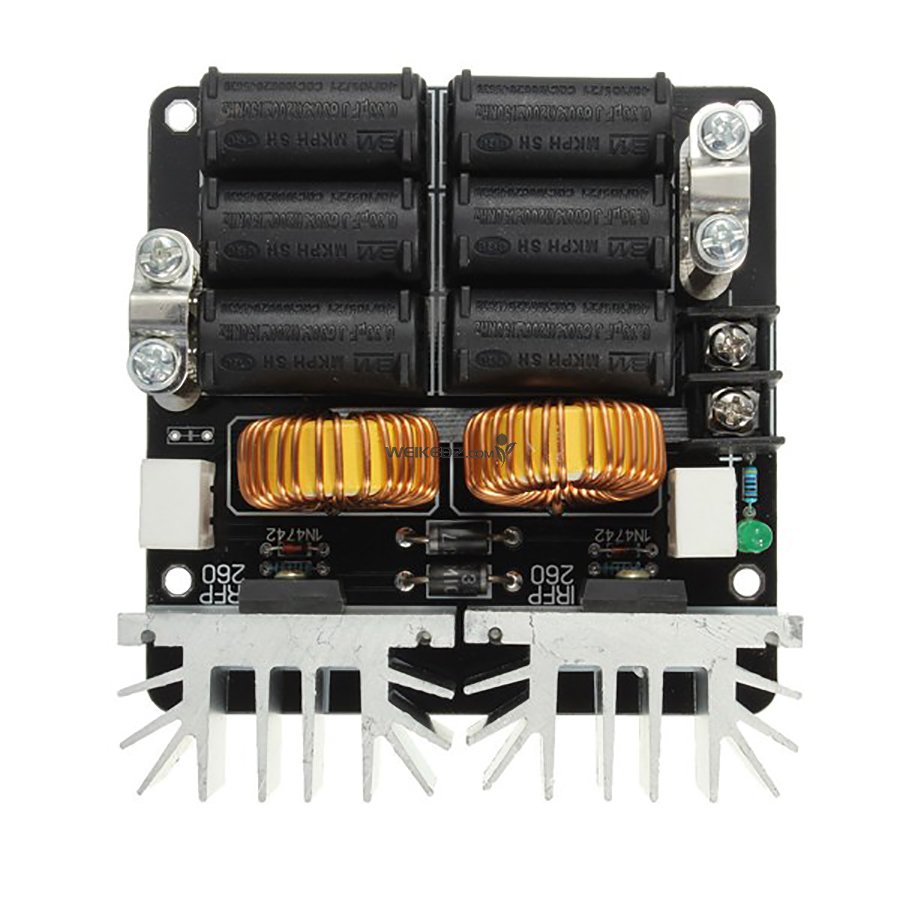

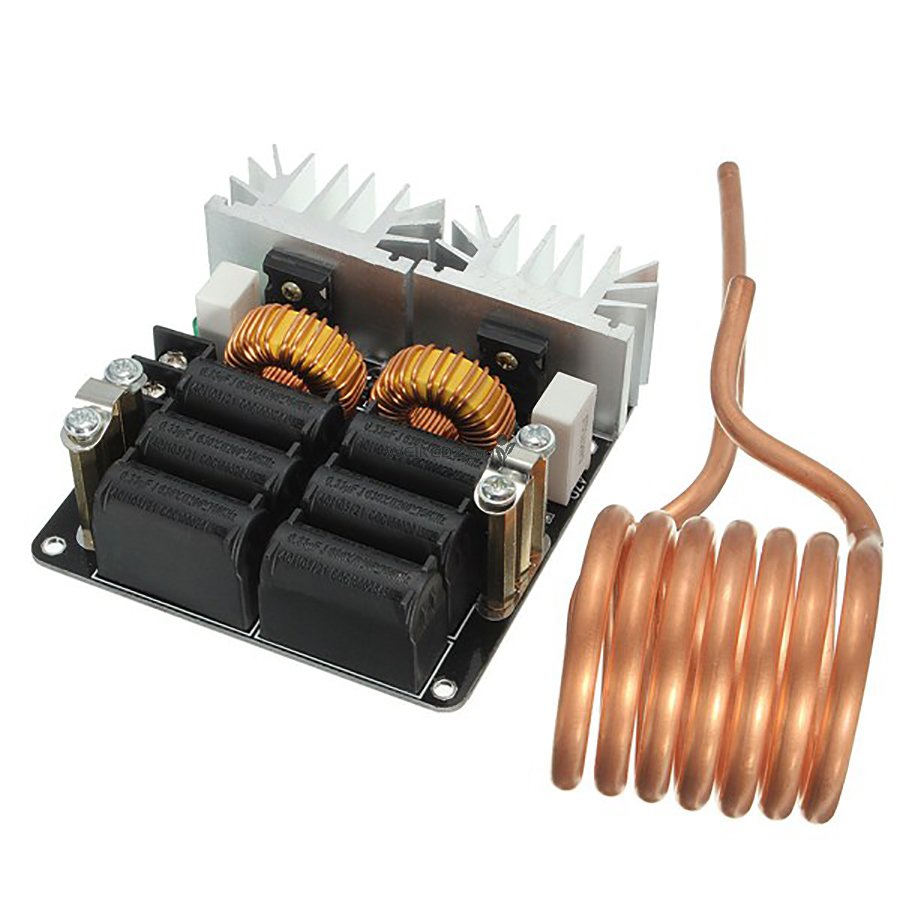

1,这个工具包包含一个完整的驱动电路元素和铜
2,买家需要自备电源和冷却单元。

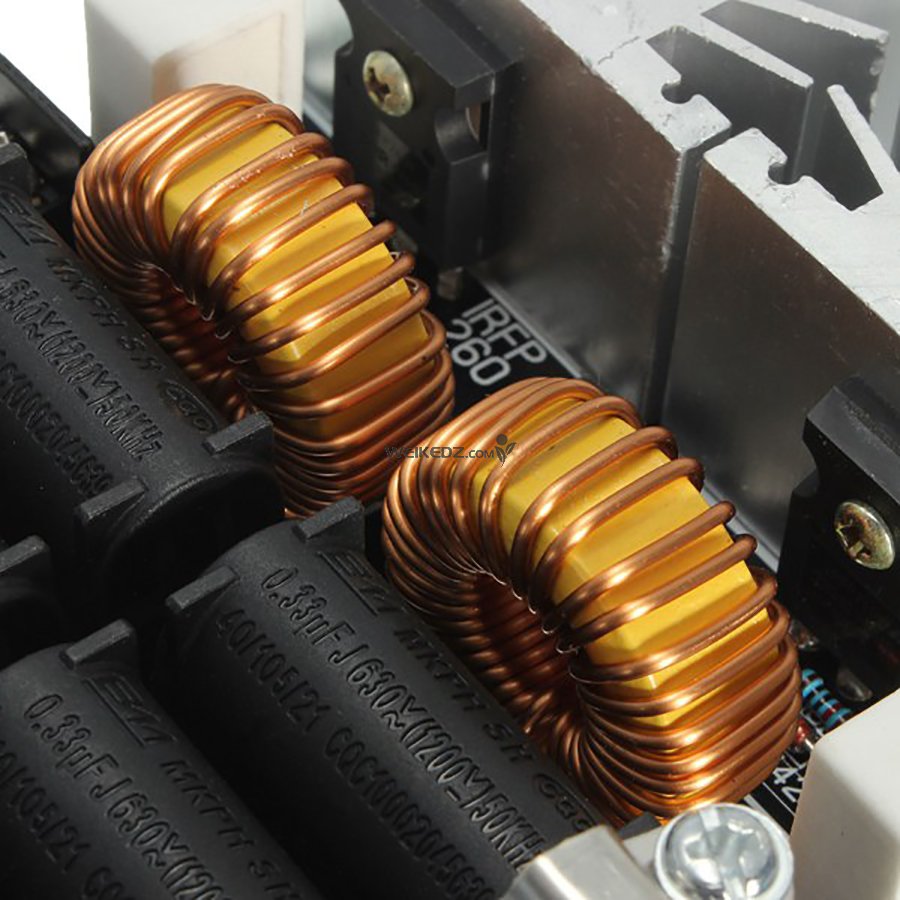

3,使用双面电路板玻璃纤维,主要是铜痕迹是用来扩大使用整个谐振电路常见的背面,连续工作,请添加一个风扇吹从上方,谐振电容和其他组件的酷。
4,开关电源的使用请注意,由于高功率通常是缓慢的启动功能,打开机器输出电压缓慢上升,当它打开前感应加热电路如果电压上升到12 v,因为开始电压不足不能承受振动,导致两个同时传导mos管燃烧组件。
第一个将开关电源电压达到12 v以上,然后访问感应加热电路。
5,被加热物体的体积内加热盘管不能超过1/5的体积(如果加热缸,然后加热盘管直径小于直径的1/3),或者它可能是由于超载或烧坏电源电路。
虽然这个电路可以容忍20-30A输入电流,但不超过15一个安全的工作时,你可以很容易地添加一个安培计电源和加热驱动板之间却总是监视电流过载。
该电路不仅可以进行感应加热,铜管进入高频变压器,是一种强大的逆变器。
1,增加散热器使用定制的衬底厚度8.5毫米!
冷却能力是非常强大的。
2,使用M4支柱,发热小,更有效率。
